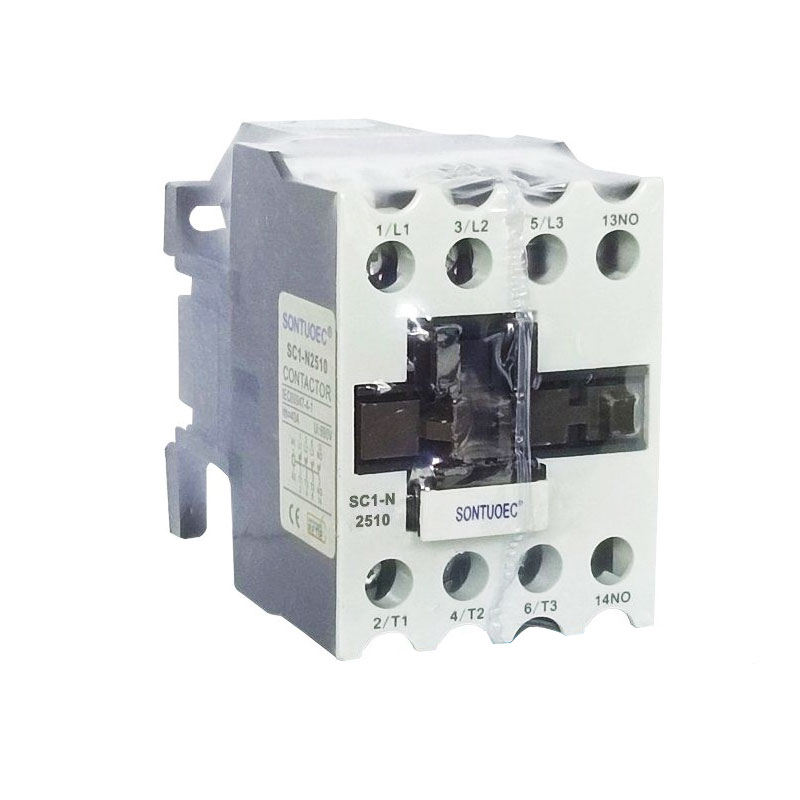

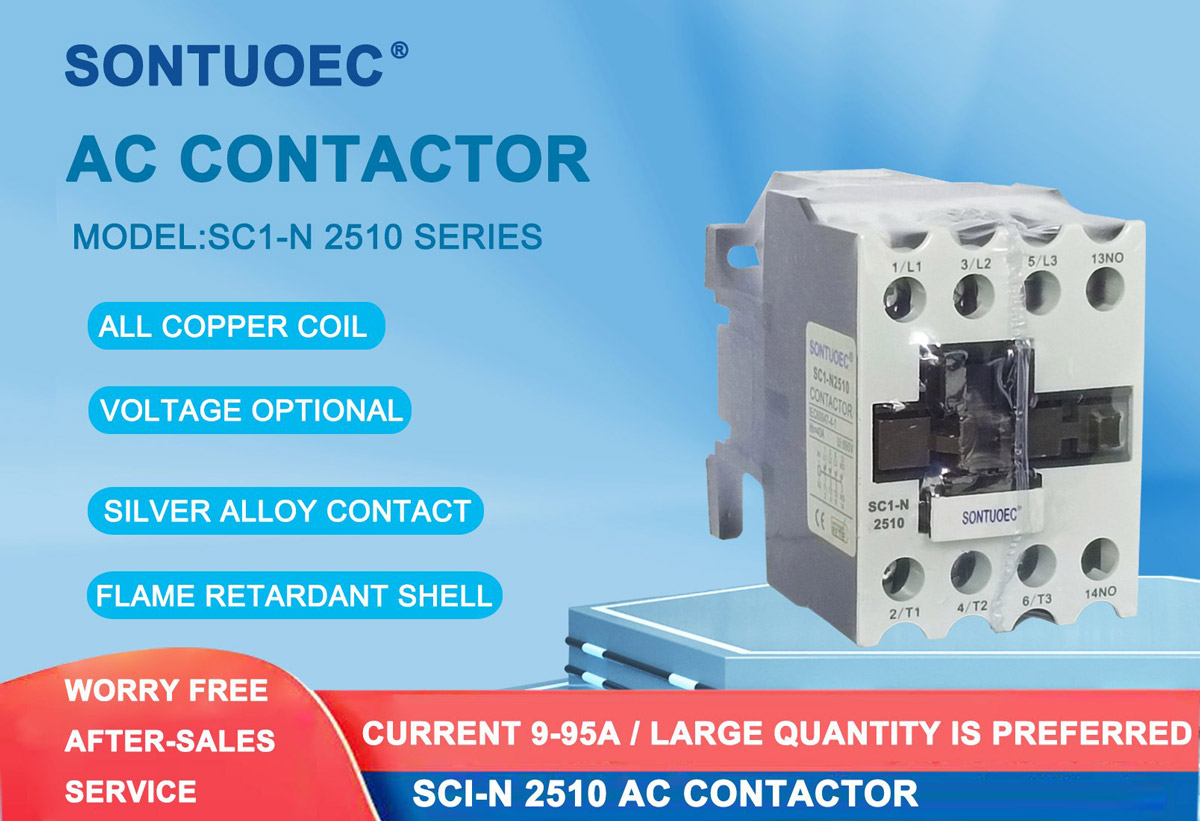

Контактори 3 қутби AC

Контактори 3 қутби AC контактори AC бо се тамоси мустақил (ё қутбҳо) мебошад, ки ҳар кадоми онҳо як марҳилаи системаи сефазавии нерӯи барқро назорат мекунанд. Вазифаи асосии он аз масофаи дур идора кардани ба кор андохтан, боздоштан ва баргардонидани моторҳои сефазавӣ ё дигар бори сефазавӣ мебошад. Бо назорат кардани фаъол ва хомӯш кардани ин се контакт, он метавонад пайвастшавӣ ва ҷудокунии схемаи сефазаро амалӣ созад ва ба ин васила ҳолати кори бори барқро назорат кунад.

Ирсоли дархост

Тавсифи Маҳсулот

Модели	Иқтидори 2 фазавии скирлел-								Ҷараёни гармидиҳии номиналии 1-ум (A)
	Қувваи номиналӣ (КВт)				Ҷараёни номиналӣ (A)
	220В-240в	380-440в	550в	660в	220-240В	380В-440В	550в	660в
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Сохтор ва принсипи кор

Сохтор:

Системаи электромагнитӣ: ҷузъҳо, аз қабили чархҳо, ядроҳо ва ғайраро дар бар мегирад, ки барои тавлиди ҷараёни магнитӣ барои кушодан ва пӯшидани системаи тамос истифода мешаванд.

Системаи тамос: аз ҷумла алоқаи асосӣ ва алоқаи ёрирасон. Алоқаи асосӣ барои интиқоли ҷараёни баланд ва контакти ёрирасон барои амалӣ кардани интиқол ва бозгашти сигналҳои идоракунӣ истифода мешавад.

Таҷҳизоти хомушкунии камон: Барои хомӯш кардани камоне, ки ҳангоми ҷудо шудани алоқа ба вуҷуд меояд, барои муҳофизат кардани тамос аз осеб истифода мешавад.

Shell: барои муҳофизат кардани ҷузъҳои дохилӣ аз муҳити беруна истифода мешавад.

Принсипи кор:

Вақте, ки ғалтаки барқ гиред, ядрои оҳан магнитизмро ба вуҷуд меорад ва системаи тамосро барои пӯшидан ҷалб мекунад ва схемаи сефазаро мекушояд.

Ҳангоми аз қувваи барқ хоста шудан, ядрои оҳан магнитизми худро гум мекунад ва системаи контактӣ дар зери таъсири пружина ҷудо мешавад, то занҷири сефазаро ҷудо кунад.

Сеюм, дархост ва интихоб

Барномаҳо:

3 Pole AC Contactor дар автоматизатсияи саноатӣ, системаи энергетикӣ ва автоматизатсияи бино васеъ истифода мешавад.

Он метавонад барои идора кардани амалиётҳо, ба монанди оғоз, қатъ ва бозгашти муҳаррикҳои сефаза истифода шавад.

Он инчунин метавонад барои идоракунии дурдаст ва ҳифзи системаи энергетикӣ истифода шавад.

Интихоб:

Ҳангоми интихоби Контактори 3 Қутби AC омилҳо ба монанди шиддати номиналӣ, ҷараёни номиналӣ ва навъи сарбории системаи энергетикӣ бояд ба назар гирифта шаванд.

Рейтинги ҷорӣ бояд аз ҳадди аксар кории сарборӣ зиёдтар ё баробар бошад.

Рейтинги шиддат бояд ба сатҳи шиддати системаи энергетикӣ мутобиқ карда шавад.
