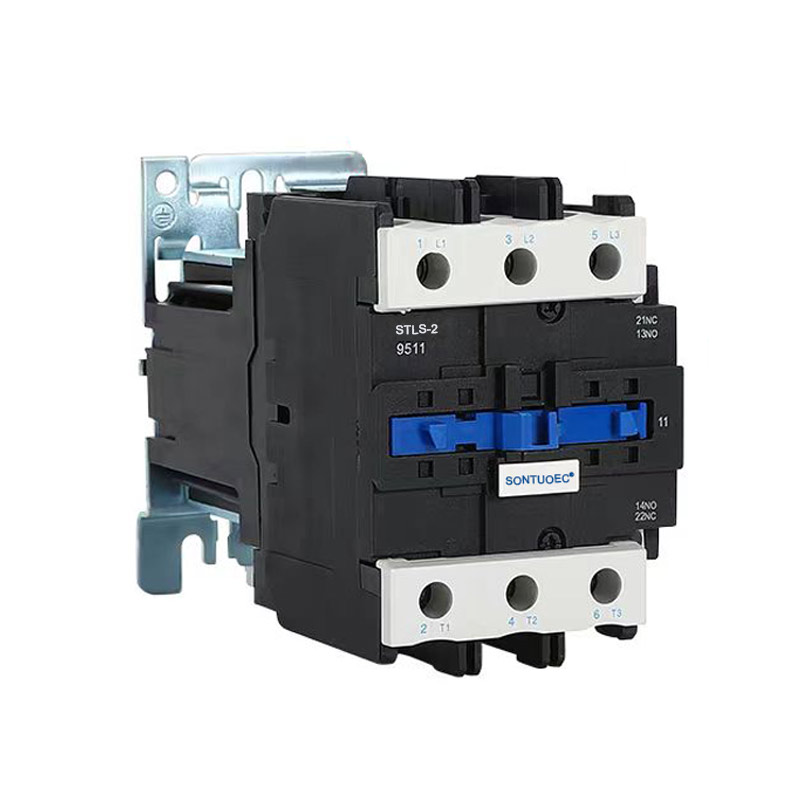

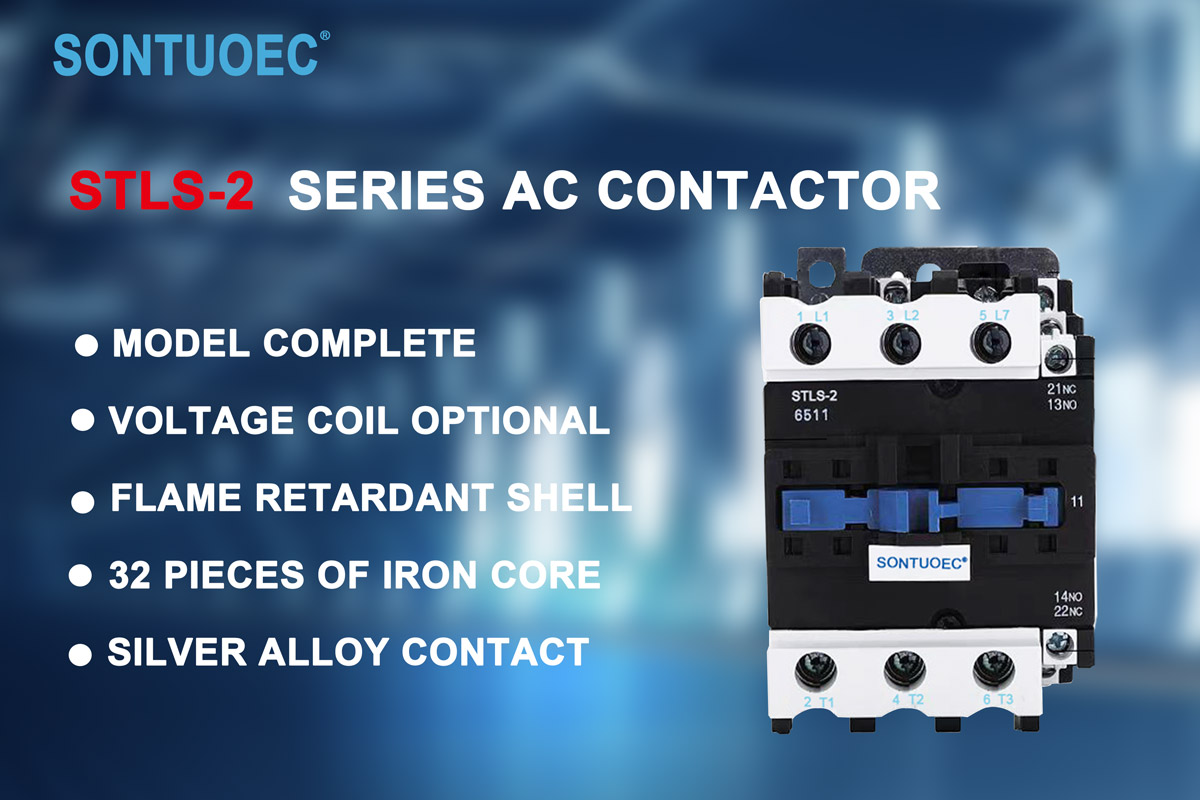

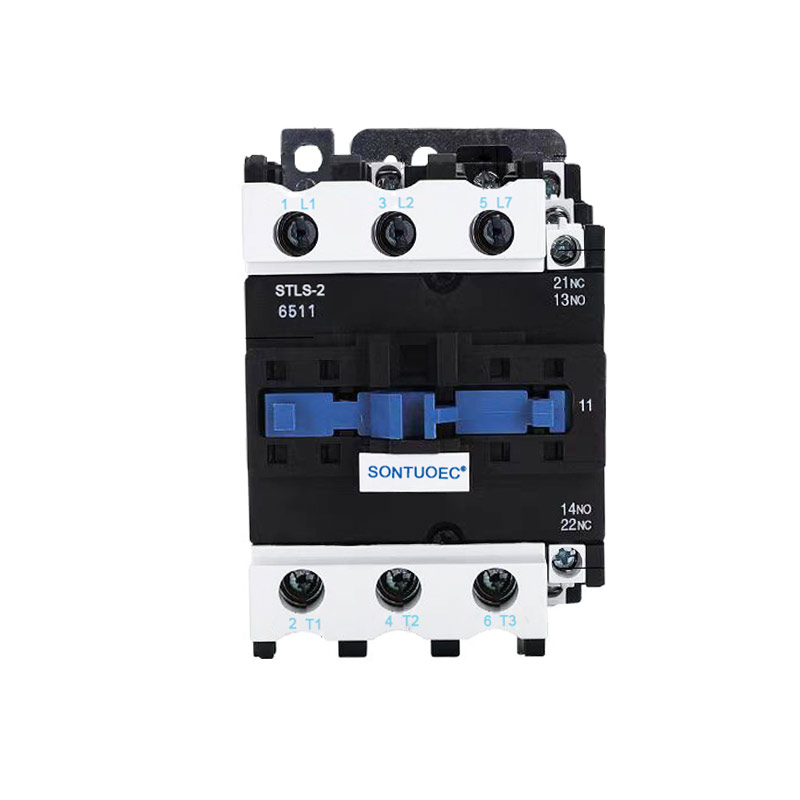

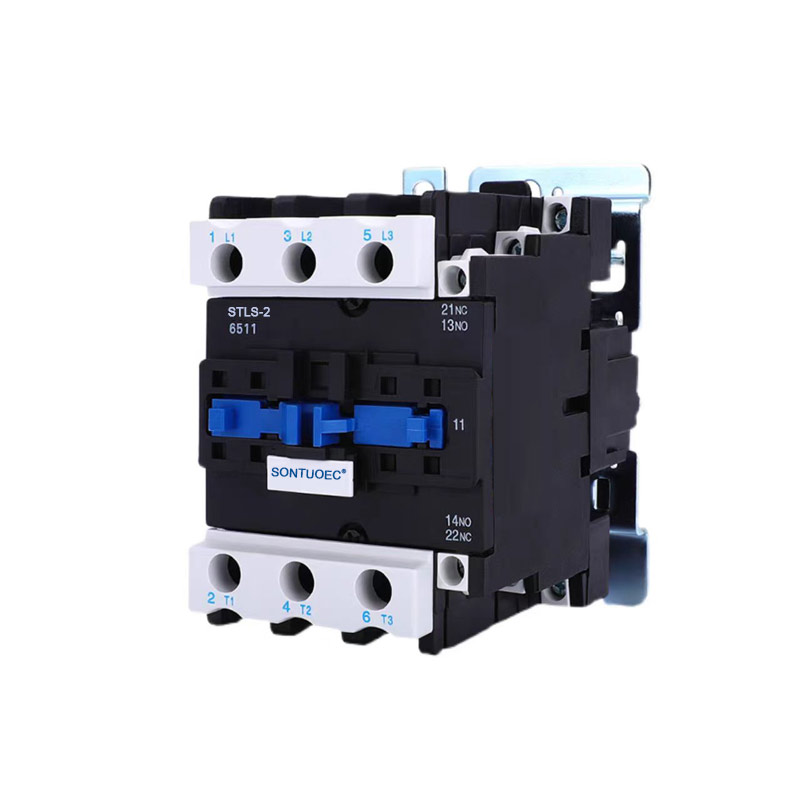

Stls-2 (Cjx2) Силсилаи механикии ба ҳам пайваст

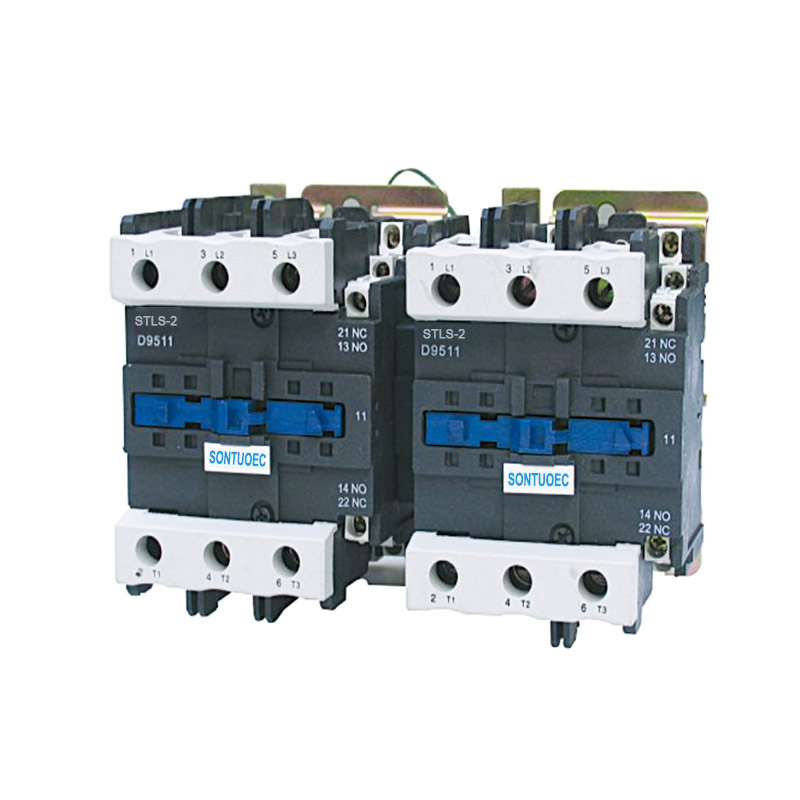

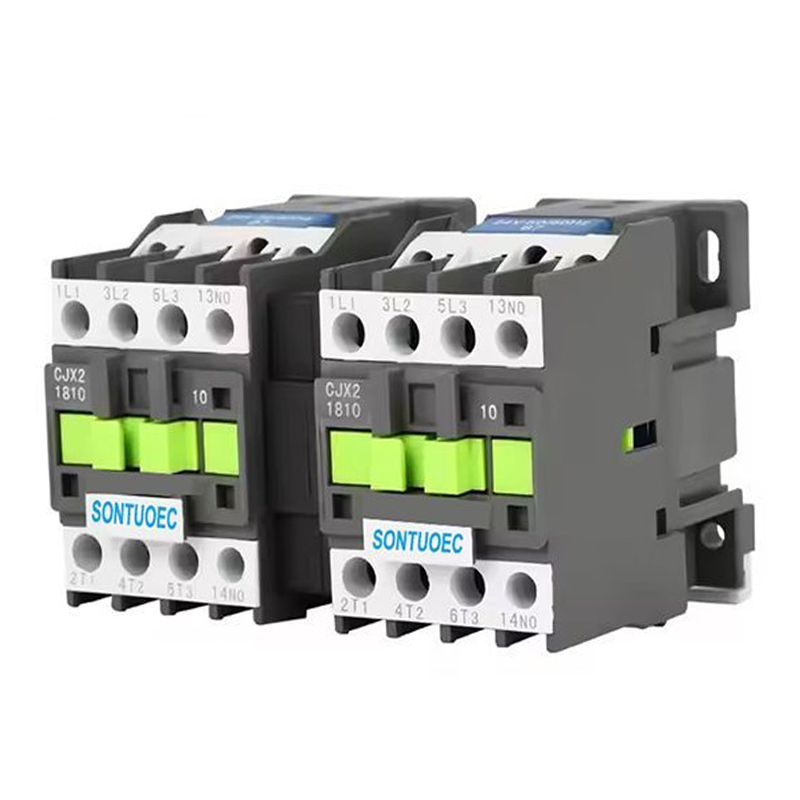

Силсилаи Stls-2(Cjx2) Контактори механикии қулфкунӣ барои истифода дар схемаҳо то шиддати номиналӣ 660V AC 50Hz, ҷорӣ 620A, барои идоракунии конвертатсияшавандаи муҳаррик мувофиқ аст. Ин дастгоҳи ба ҳамбастаи механикӣ иваз кардани контактҳои ду контактори конвертатсияшавандаро таъмин мекунад. Он ба стандартҳои IEC60947-4-1 мувофиқ аст.

Модели:STLS-2(CJX2)

Ирсоли дархост

Тавсифи Маҳсулот

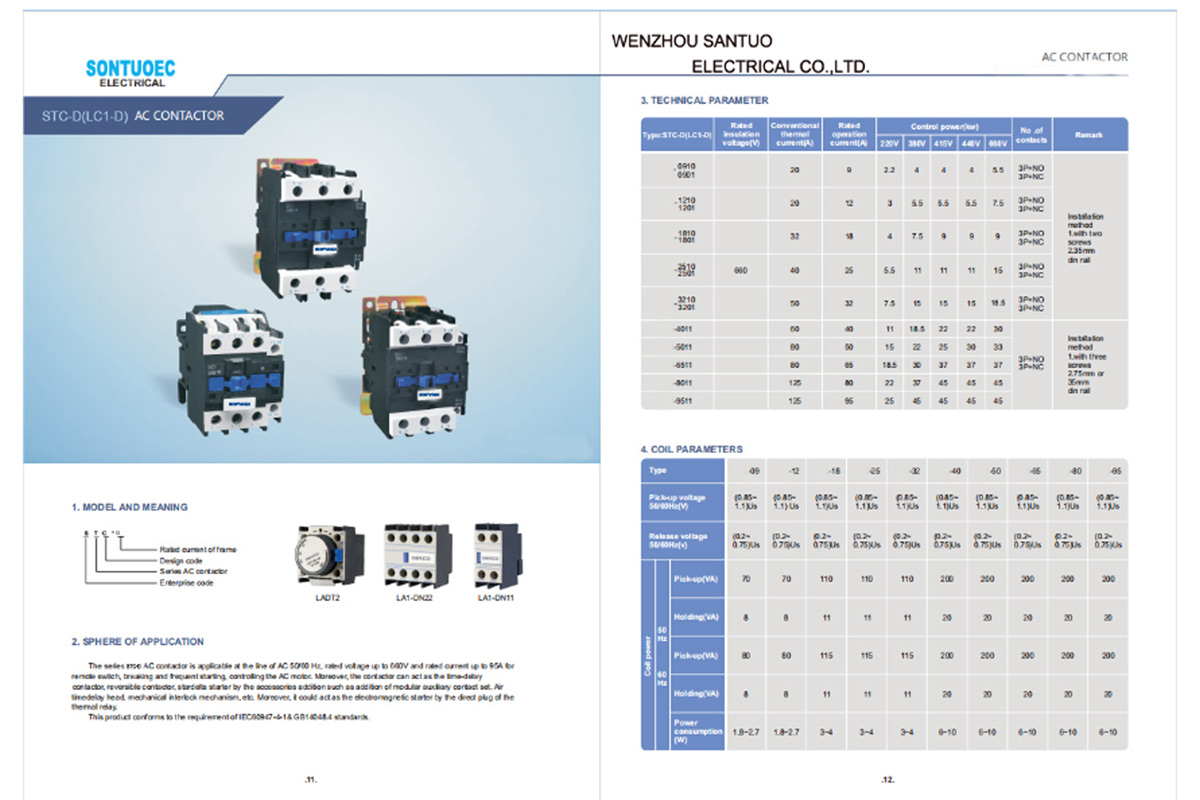

Навъи		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Шиддати номиналии изолятсия		660	660	660	660	660	660	660	660	660	660
гармии анъанавӣ		20	24	32	40	50	60	75	80	110	125
ҷорӣ		20	24	32	40	50	60	75	80	110	125
Баҳои амалиётӣ		9	12	16	25	32	40	50	63	80	95
ҷорӣ		9	12	16	25	32	40	50	63	80	95
назорат карда мешавад	220В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
қувват (кВт)	380В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	35	37	45	45
	440В	4	5.5	9	11	15	22	30	37	45	45
	660В	5.5	7.5	10	15	18.5	30	33	37	45	45

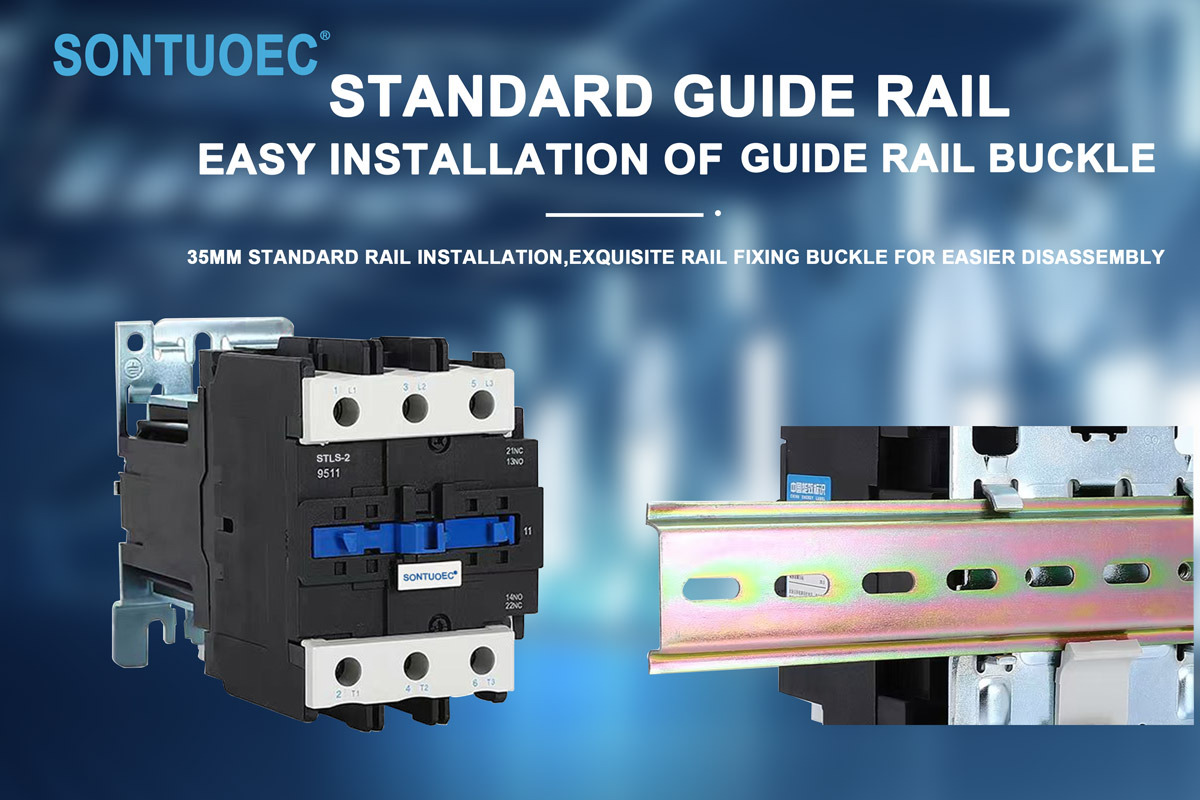

Шарҳ		Насбкунии					Насбкунии
		реле метавонад ду иддао истифода					реле метавонад се
		ва инчунин 35 мм истифода баред					винтҳо ва инчунин истифода баред
		роҳи насб					75mm ё 35mm насб
							рохи охан

Сохтор ва хусусиятҳо

Сохтор:

Контактори 3P AC одатан аз системаи электромагнитӣ (аз он ҷумла катр, ядро ва ғ.), системаи тамос (аз ҷумла тамоси асосӣ ва ёрирасон), дастгоҳи хомӯш кардани камон ва ғилдирак ва дигар қисмҳо иборат аст. Дар байни онҳо контакти асосӣ барои интиқоли ҷараёни баланд ва тамоси ёрирасон барои амалӣ кардани интиқол ва бозгашти сигналҳои идоракунӣ истифода мешавад.

Вижагиҳо:

Бо се алоқаи мустақил, он метавонад дар як вақт қудрати се фаза ва як хати сифрро идора кунад.

Системаи тамос аз маводи баландсифат бо гузариши хуб ва муқовимати фарсудашавӣ сохта шудааст.

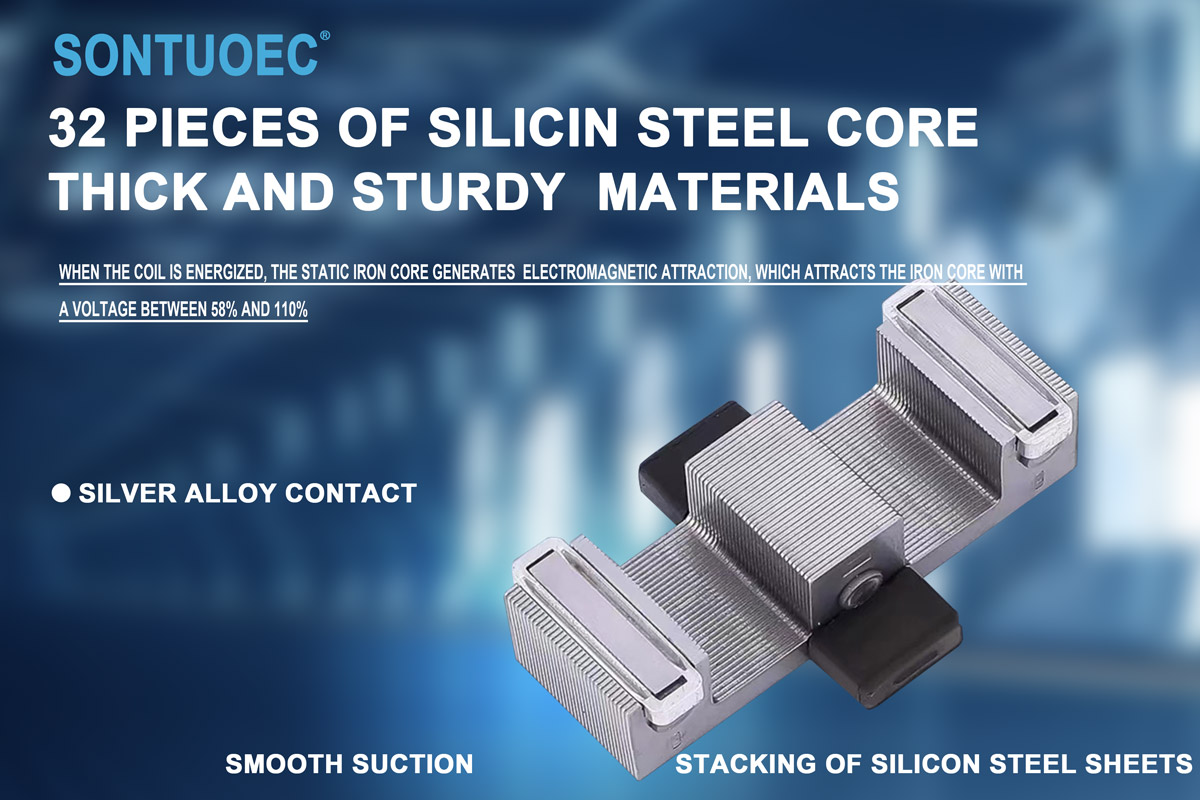

Системаи электромагнитӣ дорои қувваи кофии ҷаббида барои ба таври боэътимод пайваст шудан ва озод кардани контактҳо мебошад.

Асбоби хомушкунии камон метавонад камонеро, ки хангоми канда шудани контактхо ба вучуд меояд, ба таври самарабахш хомуш карда, контактхоро аз вайрон шудан мухофизат мекунад.

Контактори силсилаи Stls-2(Cjx2) барои истифода дар схемаҳо шиддати номиналӣ то 660V AC 50Hz ё 60Hz, ҷараёни номиналӣ то 95A, барои сохтан ва шикастан, зуд-зуд оғоз кардан ва назорати муҳаррики AC мувофиқ аст. Дар якҷоягӣ бо блоки алоқаи ёрирасон, таъхири таймер ва дастгоҳи ба ҳамбастаи мошин ва ғайра, он ба контактори таъхир, контактори механикии ба ҳам пайвасткунанда, стартери ситора-гурӯҳ табдил меёбад. Бо релеи гармидиҳӣ он ба стартери электромагнитӣ пайваст карда мешавад. Контакт мувофиқи IEC 60947-1 хилган.

Принсипи амалиёт

Ҳангоме ки катраи 3P AC Contactor ба кор андохта мешавад, ядрои оҳан магнитизмро ба вуҷуд меорад ва системаи тамосро барои пӯшидани худ ҷалб мекунад ва ба ин васила таъминоти барқи сефазавӣ ва сими сифрро мепайвандад. Дар вацти аз энергия канда шудани гап ядро магнетизми худро гум мекунад ва системаи контакта дар зери таъсири пружина аз хам чудо мешавад ва бо хамин кувваи сефазаро аз хатти сифр чудо мекунад. Бо ин роҳ, 3P AC Contactor метавонад назорати фосилавии бори барқро амалӣ кунад.

Сенарияҳои татбиқ

3P AC Contactor дар системаҳои гуногуни энергетикӣ ба таври васеъ истифода мешавад, ки бояд қудрати сефазавӣ ва як хати сифрро дар як вақт назорат кунанд, масалан:

Майдони автоматикунонии саноатӣ: барои идоракунии оғоз, қатъ ва бозгашти мотор истифода мешавад.

Системаи энергетикӣ: барои амалӣ кардани идоракунии дурдаст ва ҳифзи системаи энергетикӣ истифода мешавад.

Автоматикунонии бино: барои идора кардани оғоз ва қатъи рӯшноӣ, кондитсионер ва дигар таҷҳизот истифода мешавад.
