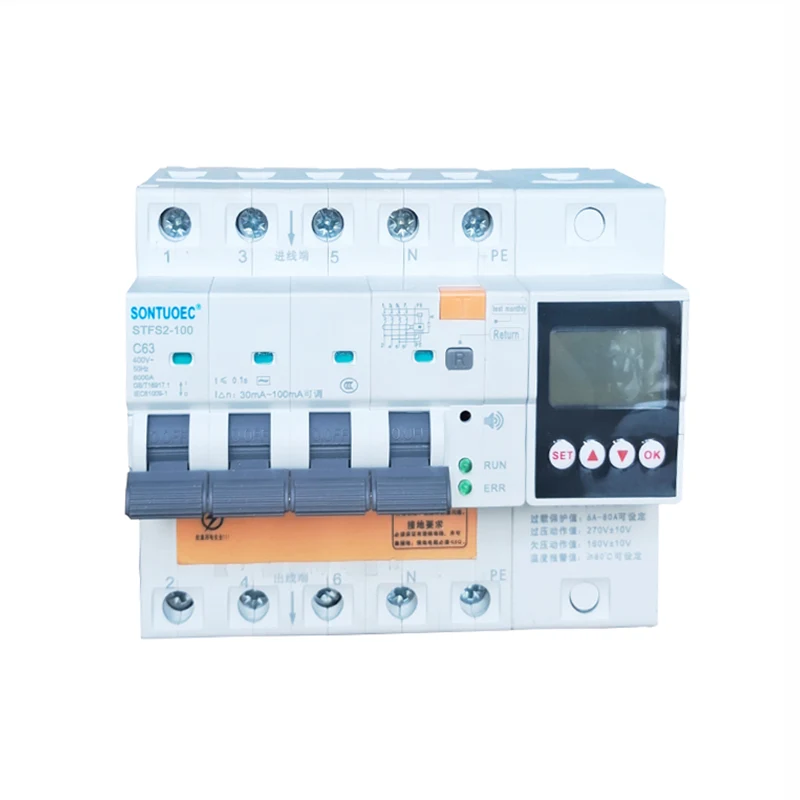

100A 2p 4p RCBO бисёрфунксионалӣ

STSF2-100 100A 2p 4p RCBO бисёрфунксионалӣ барои AC 50/60Гц мувофиқ аст, ки дар як занҷир бо шиддати 230V-400V ва ҷараёни номиналии 100А, вақте ки шахс ба зарбаи барқ афтад ё шабакаи барқ хурад. Вақте ки ихроҷ, аз ҳад зиёд ва пастшиддат ба қиматҳои муқарраршуда мерасад, сӯзанандаи ҷараён боқимонда метавонад дар як муддати хеле кӯтоҳ зуд кор кунад, ки қувваи барқро зуд қатъ кунад. Ҳангоме ки ҳарорати назоратии барқгирандаи ҷараёни боқимонда ба арзиши муқарраршуда мерасад, сими заминии назорат пайваст намешавад. Ҳангоми пайвастшавӣ, маҳсулот садои ҳушдор медиҳад, то бехатарии кормандон ва таҷҳизоти барқиро муҳофизат кунад ва метавонад пешгирӣ кунад Пешгирй кардани зарари тачхизот, ки дар натичаи шиддати аз хад зиёд дар сети электр ба амал омадааст. Дорои сарбории изофа, расиши кӯтоҳ, ихроҷ, аз ҳад зиёд Функсияҳои муҳофизати пастшиддат ва ҳарорати аз ҳад зиёд инчунин метавонанд барои ба таври мунтазам фурӯзон ва хомӯш кардани дастгоҳҳои барқӣ дар шароити муқаррарӣ истифода шаванд. Схемаҳои равшанӣ, махсусан барои системаҳои тақсимоти равшании саноатӣ ва тиҷоратӣ мувофиқанд. Маҳсулот дорои ҳаҷми хурд, сохтори паймон ва самаранокии беҳтар аз дигар маҳсулоти шабеҳ мебошад. Он намуди зебо дорад, Иқтидори баланди шикастан онро интихоби хуб барои тақсимоти нерӯи барқ мегардонад. Ин маҳсулот ба стандартҳои GB/T 16917.1 ва IEC 61009-1 мувофиқат мекунад ва сертификати СЕ гирифтааст.

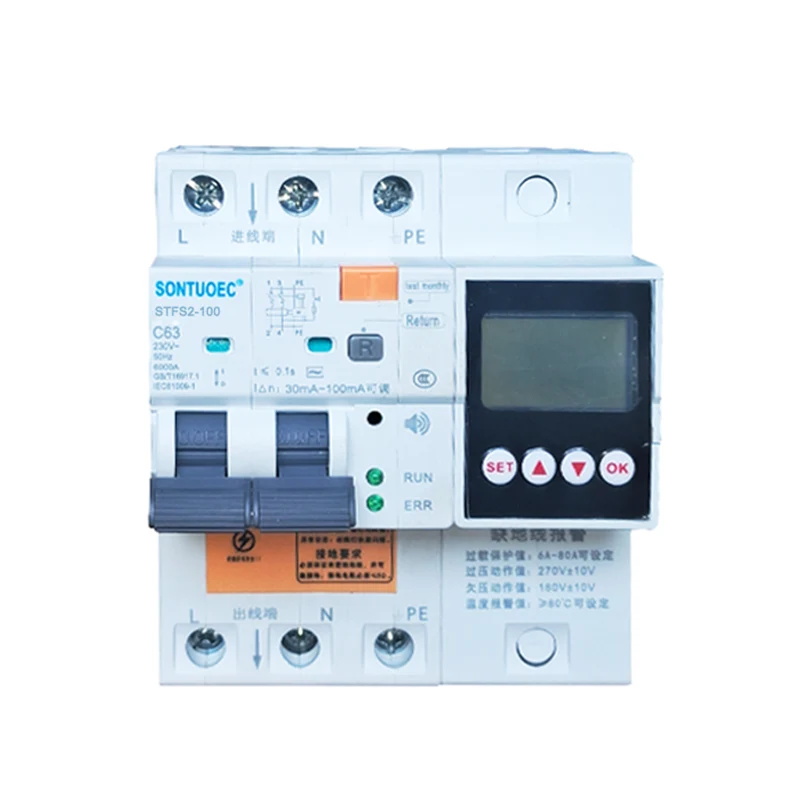

Модели:STFS2-100

Ирсоли дархост

Тавсифи Маҳсулот

Модели	STFS2-100 Навъи электрикӣ
Хусусиятҳои ҷараёни боқимонда	AC
Стандарт	IEC/EN 61009-1
Ҳассосияти баҳогузорӣl△n	0,03,0,1,0,3
Рақами қутб	Қутб: 1P+N+PE; 3P+N+PE
Ҷорӣ (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Шиддати номиналӣ (V)	240/415В;230/400В
Ҷараёни боқимондаи кории номиналӣ	10ма, 30ма, 100ма, 300ма, 500ма
Ноқили кӯтоҳи шартии боқимонда ҷорӣ	6КА
Муқовимати электромеханикӣ	зиёда аз 4000 давра
ФУНКЦИЯ:	муҳофизати ихроҷ, Муҳофизати ҷараёни изофабор, ҳифзи ноқилҳои кӯтоҳ, зери ҳимояи шиддат, муҳофизат аз шиддат, Ҷараёни номиналӣ / шиддат танзимшаванда, Муҳофизати ҳарорат, Огоҳӣ аз вуруди об ва ғайра.

ҲАРОРАТИ ҲАВО:

1. Ҳарорати ҳавои муҳити зист набояд аз -5 1С паст, на баландтар аз +40 C ва арзиши миёнаи рӯзона набояд аз +35 С зиёд бошад.

2. Баландӣ: Баландии макони насб набояд аз 2000 м зиёд бошад.

3. Шароити атмосфера

Ҳаво тоза буда, дар ҳарорати максимум +40 'C намии нисбии ҳаво аз 50% зиёд нест. Рутубати баландтари нисбӣ дар ҳарорати паст иҷозат дода мешавад, масалан, дар +20 C,

Намнокии нисбӣ набояд аз 90% зиёд бошад. Аз сабаби баъзан конденсатсияи мӯътадил дар натиҷаи тағирёбии ҳарорат, бояд ба андешидани чораҳои дахлдор диққат диҳед.

4. Категорияи насб Категорияҳои насбкунӣ lI ва III мебошанд

Ҷорӣ ва шумораи полякҳо

100A: Ин нишон медиҳад, ки RCBO дар 100 ампер арзёбӣ шудааст. Рейтинги ҷорӣ арзиши максималии ҷараёнест, ки рахнакунак метавонад пайваста бидуни гармшавии аз ҳад зиёд ё зарар расонад.

2p, 4p: "p" дар ин ҷо шумораи қутбҳоро ифода мекунад, яъне шумораи марҳилаҳои ноҳиявӣ, ки ба онҳо рахнакунак пайваст карда мешавад. 2p маънои онро дорад, ки ноқилро ба ду марҳилаи ноҳиявӣ (одатан оташ ва сифр) пайваст кардан мумкин аст, дар ҳоле ки 4p маънои онро дорад, ки онро ба чор марҳилаи схема пайваст кардан мумкин аст (одатан се марҳилаи оташ ва сифр).

Бисёрфунксионалӣ

Бисёрфунксионалӣ нишон медиҳад, ки ин RCBO 100A 2p 4p бо вазифаҳои гуногуни муҳофизат муҷаҳҳаз шудааст. Илова ба ҳифзи изофабори асосӣ ва ноқилҳои кӯтоҳ, он инчунин метавонад муҳофизати ихроҷ, муҳофизати паст, муҳофизати аз ҳад зиёд ва ғайраро таъмин кунад. Ҳифзи ҳарорат, Огоҳӣ аз вуруди об, Ҷараён ва шиддати танзимшаванда。 Ин муҳофизатҳо ба RCBO имкон медиҳанд, ки барои схемаҳо ва таҷҳизот муҳофизати ҳамаҷониба таъмин кунанд.

100A 2p 4p Multifunctional RCBO

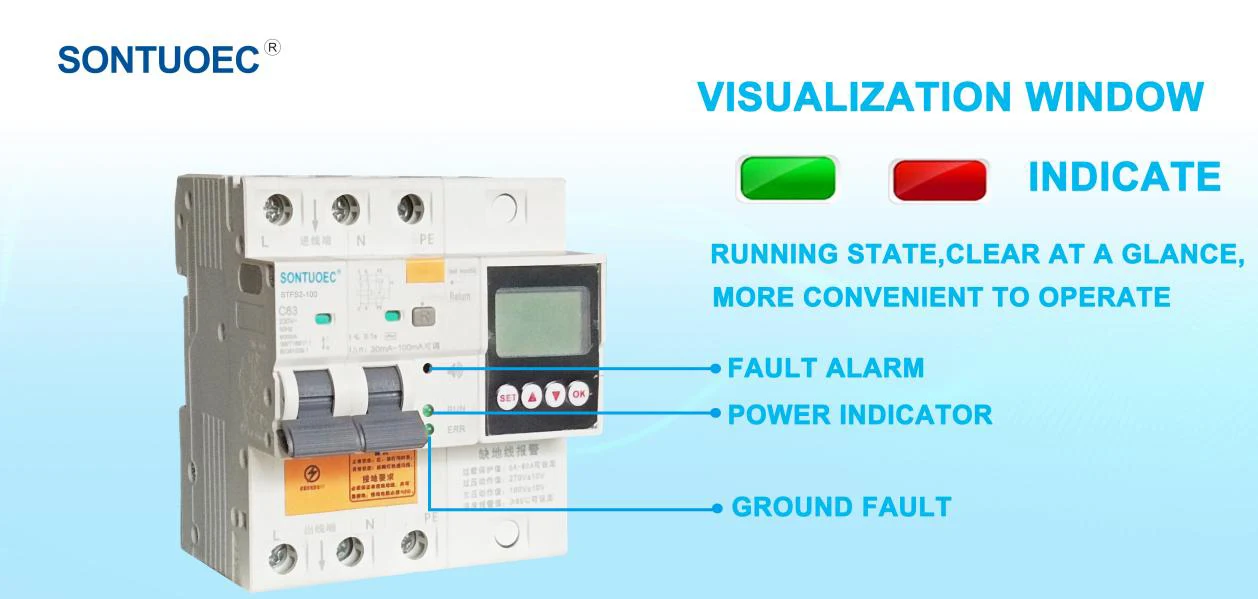

Огоҳӣ!

Ҳолати муқаррарии огоҳӣ: чароғи сабз фурӯзон;

Ҳолати ғайримуқаррарӣ: Чароғ хомӯш аст

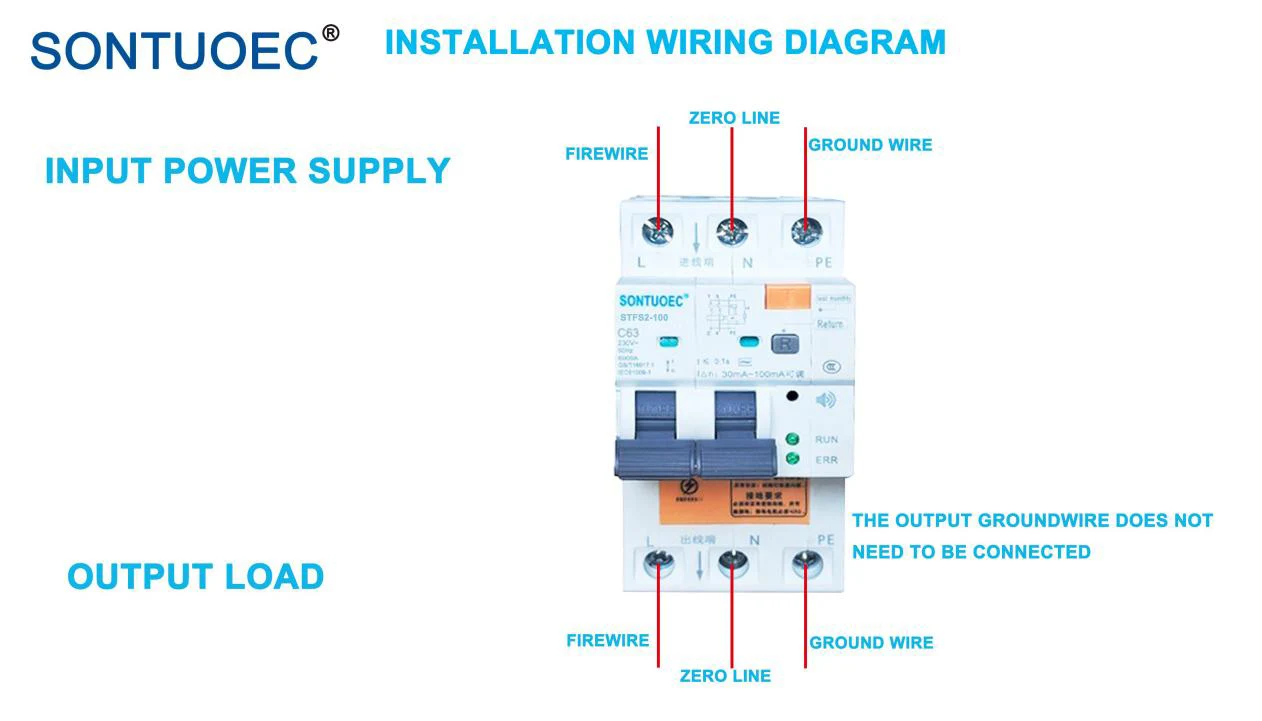

Талаботи заминсозӣ:

Ба он муваффак шудан лозим аст, ки сими воридшаванда ва сими заминканй мавчуд бошад ва муковимати заминканй бояд s 5Q бошад!

Сенарияи татбиқ

Азбаски RCBO дорои вазифаҳои гуногуни муҳофизатӣ мебошад, он аксар вақт дар схемаҳое истифода мешавад, ки бехатарии шахсиро талаб мекунанд, ба монанди схемаҳои барқӣ барои равшанӣ, қувваи заиф ва асбобҳои барқӣ дар хонаҳо ва ҷойҳои ҷамъиятӣ. Ин ҷойҳо аксар вақт бо об ва намӣ хосанд, ки метавонанд ба осонӣ боиси садамаҳои ихроҷ шаванд. Илова бар ин, RCBO инчунин метавонад дар системаҳои электрикии саноатӣ истифода шавад, ки дар он бехатарии инсон шарти ҳатмист, ба монанди схемаҳои назорати нури канорӣ, системаҳои радарӣ ва асбобҳои иктишофии геологӣ.
