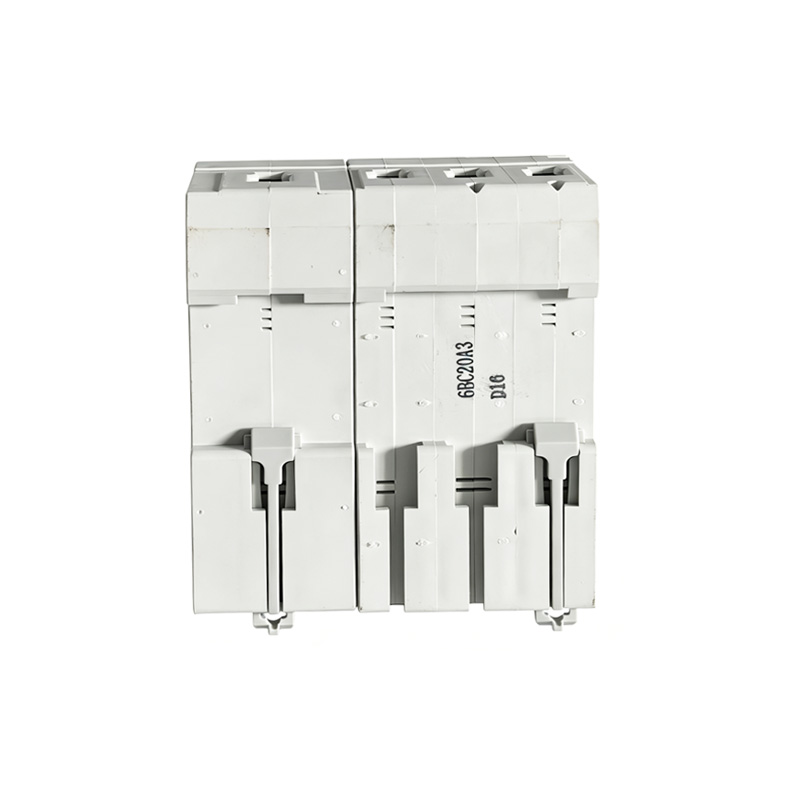

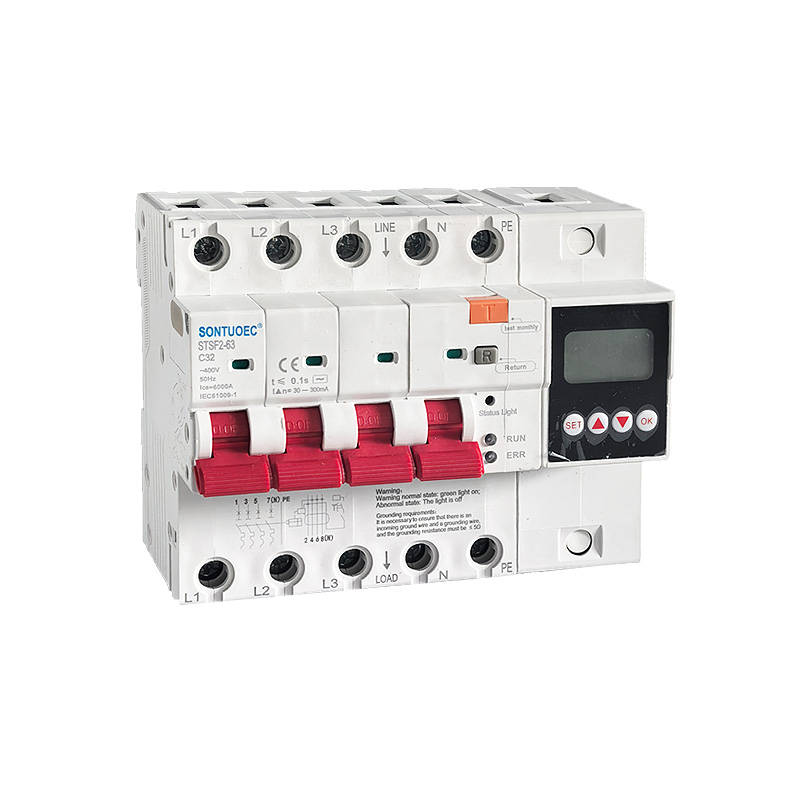

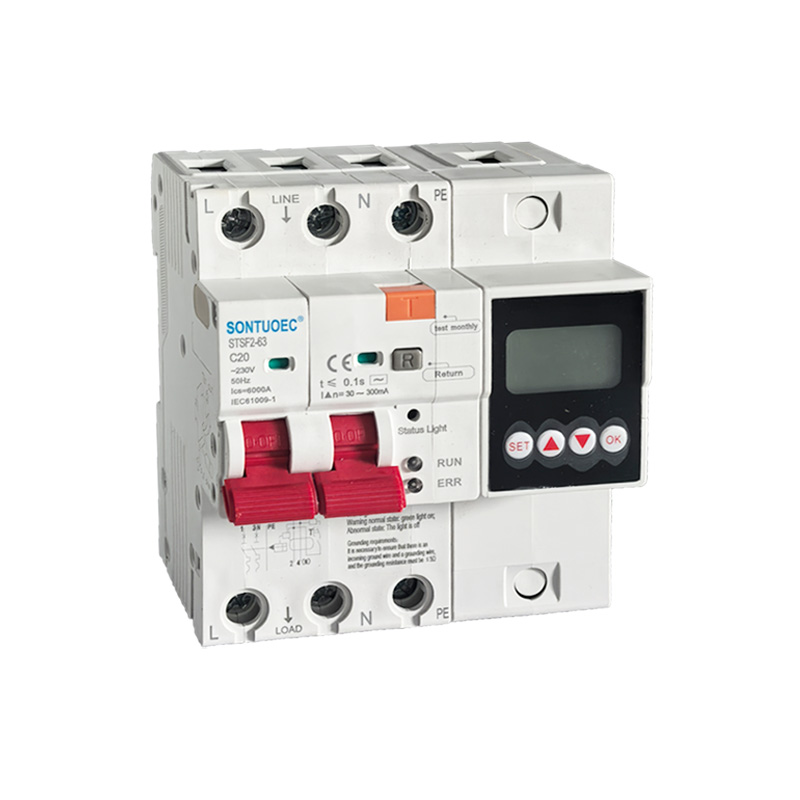

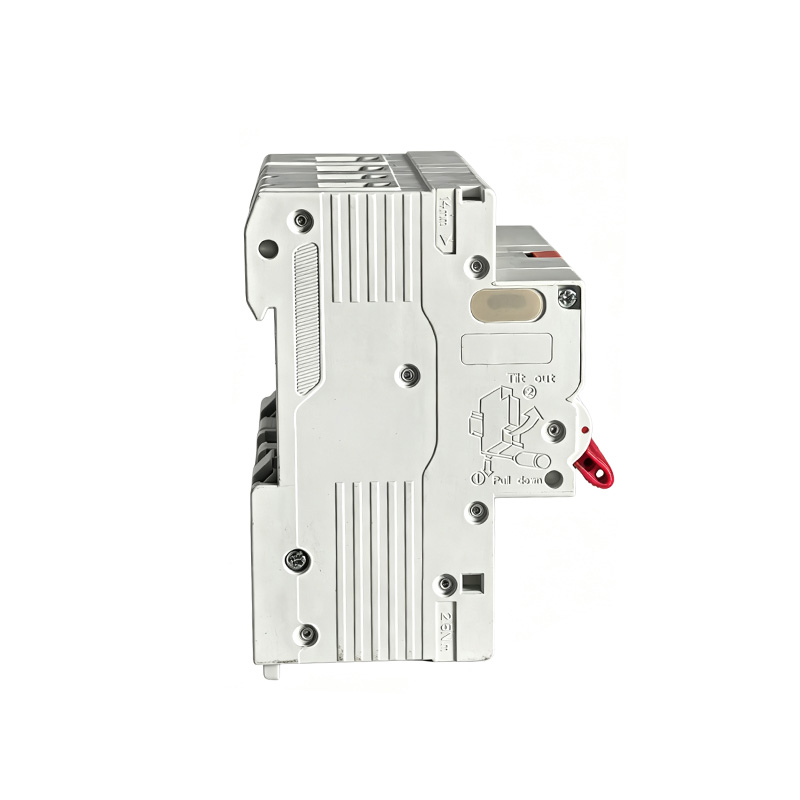

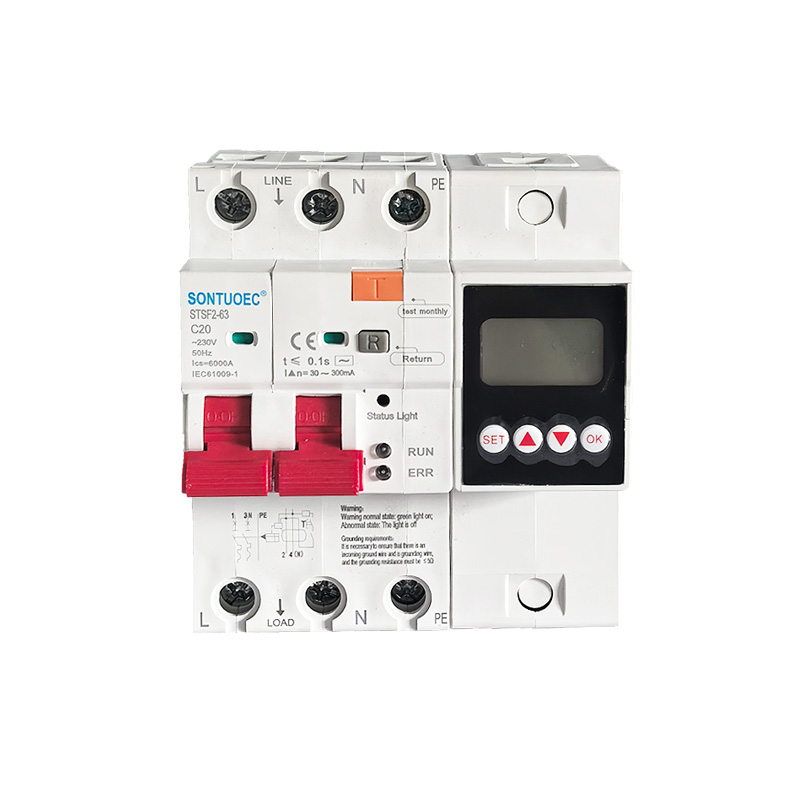

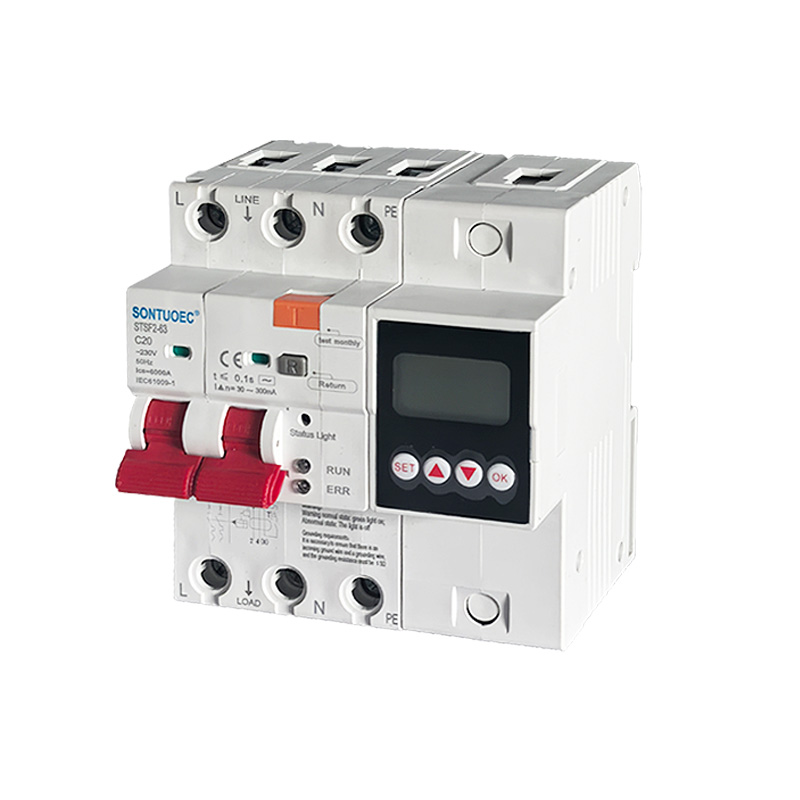

Муҳофизати ихроҷи зарбаи барқии интеллектуалии таъмиддиҳандаи 220V шикастани ҳаво

Мушаххасоти:

ҲАРОРАТИ ҲАВО:

1. Ҳарорати ҳавои муҳити зист набояд аз -5 1С паст, на баландтар аз +40 C ва арзиши миёнаи рӯзона набояд аз +35 С зиёд бошад.

2. Баландӣ: Баландии макони насб набояд аз 2000 м зиёд бошад.

3. Шароити атмосфера

Ҳаво тоза буда, дар ҳарорати максимум +40 'C намии нисбии ҳаво аз 50% зиёд нест. Рутубати баландтари нисбӣ дар ҳарорати паст иҷозат дода мешавад, масалан, дар +20 C,

Намнокии нисбӣ набояд аз 90% зиёд бошад. Аз сабаби баъзан конденсатсияи мӯътадил дар натиҷаи тағирёбии ҳарорат, бояд ба андешидани чораҳои дахлдор диққат диҳед.

4. Категорияи насб Категорияҳои насбкунӣ lI ва III мебошанд

Ҷорӣ ва шумораи полякҳо

100A: Ин нишон медиҳад, ки RCBO дар 100 ампер арзёбӣ шудааст. Рейтинги ҷорӣ арзиши максималии ҷараёнест, ки рахнакунак метавонад пайваста бидуни гармшавии аз ҳад зиёд ё зарар расонад.

2p, 4p: "p" дар ин ҷо шумораи қутбҳоро ифода мекунад, яъне шумораи марҳилаҳои ноҳиявӣ, ки ба онҳо рахнакунак пайваст карда мешавад. 2p маънои онро дорад, ки ноқилро ба ду марҳилаи ноҳиявӣ (одатан оташ ва сифр) пайваст кардан мумкин аст, дар ҳоле ки 4p маънои онро дорад, ки онро ба чор марҳилаи схема пайваст кардан мумкин аст (одатан се марҳилаи оташ ва сифр).

Бисёрфунксионалӣ

Бисёрфунксионалӣ нишон медиҳад, ки ин RCBO 100A 2p 4p бо вазифаҳои гуногуни муҳофизат муҷаҳҳаз шудааст. Илова ба ҳифзи изофабори асосӣ ва ноқилҳои кӯтоҳ, он инчунин метавонад муҳофизати ихроҷ, муҳофизати паст, муҳофизати аз ҳад зиёд ва ғайраро таъмин кунад. Ҳифзи ҳарорат, Огоҳӣ аз вуруди об, Ҷараён ва шиддати танзимшаванда。 Ин муҳофизатҳо ба RCBO имкон медиҳанд, ки барои схемаҳо ва таҷҳизот муҳофизати ҳамаҷониба таъмин кунанд.

Огоҳӣ!

Ҳолати муқаррарии огоҳӣ: чароғи сабз фурӯзон;

Ҳолати ғайримуқаррарӣ: Чароғ хомӯш аст

Талаботи заминсозӣ:

Ба он муваффак шудан лозим аст, ки сими воридшаванда ва сими заминканй мавчуд бошад ва муковимати заминканй бояд s 5Q бошад!

Сенарияи татбиқ

Азбаски RCBO дорои вазифаҳои гуногуни муҳофизатӣ мебошад, он аксар вақт дар схемаҳое истифода мешавад, ки бехатарии шахсиро талаб мекунанд, ба монанди схемаҳои барқӣ барои равшанӣ, қувваи заиф ва асбобҳои барқӣ дар хонаҳо ва ҷойҳои ҷамъиятӣ. Ин ҷойҳо аксар вақт бо об ва намӣ хосанд, ки метавонанд ба осонӣ боиси садамаҳои ихроҷ шаванд. Илова бар ин, RCBO инчунин метавонад дар системаҳои электрикии саноатӣ истифода шавад, ки дар он бехатарии инсон шарти ҳатмист, ба монанди схемаҳои назорати нури канорӣ, системаҳои радарӣ ва асбобҳои иктишофии геологӣ.
