6ка Қатъи ҷараёни боқимонда аз болои Ҳифзи ҷорӣ RCBO

SONTUOEC яке аз таъминкунандагон/истеҳсолкунандагони чинӣ аст, ки ба истеҳсоли асбобҳои гуногуни барқии хурди STRO1-40 RCBO тахассус дорад, номи пурраи барқи боқимонда шикастани ҷараён бо муҳофизати аз ҳад зиёд мебошад. Ин як дастгоҳи бехатарии барқӣ мебошад, ки муҳофизати изофабори, муҳофизати кӯтоҳи ноқилҳо ва муҳофизати ихроҷро муттаҳид мекунад ва дар системаҳои барқӣ дар минтақаҳои истиқоматӣ, тиҷоратӣ ва саноатӣ барои таъмини амнияти шахсӣ ва бехатарии таҷҳизот истифода мешавад. Бо фаҳмидани принсипи кор, хусусиятҳо, сенарияҳои татбиқ ва усулҳои интихоб ва насб, шумо метавонед STRO7-40 RCBO-ро беҳтар истифода баред ва нигоҳ доред, то кори бехатари системаҳои барқро таъмин кунед.

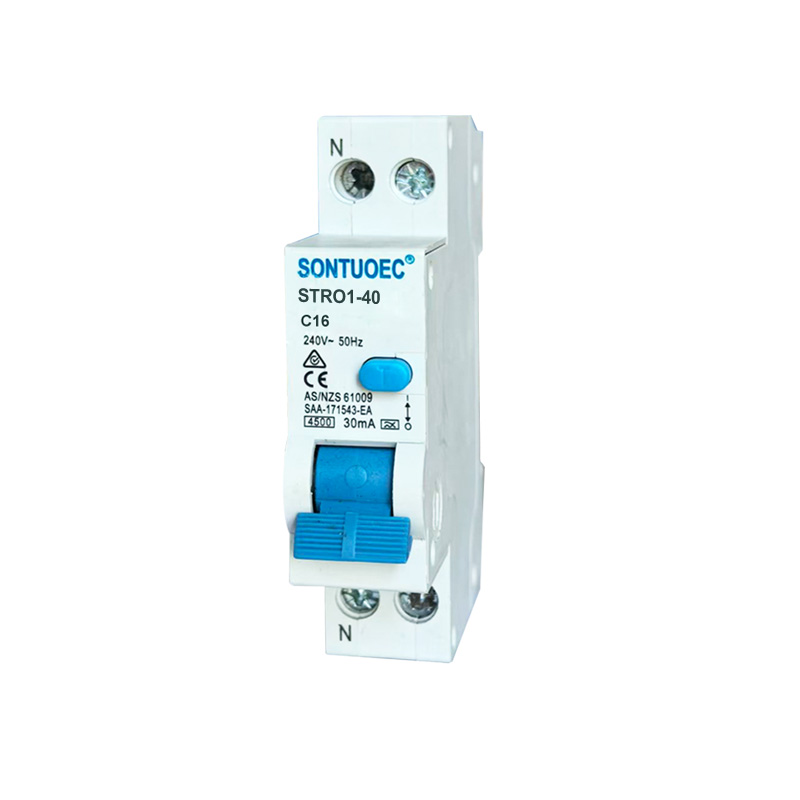

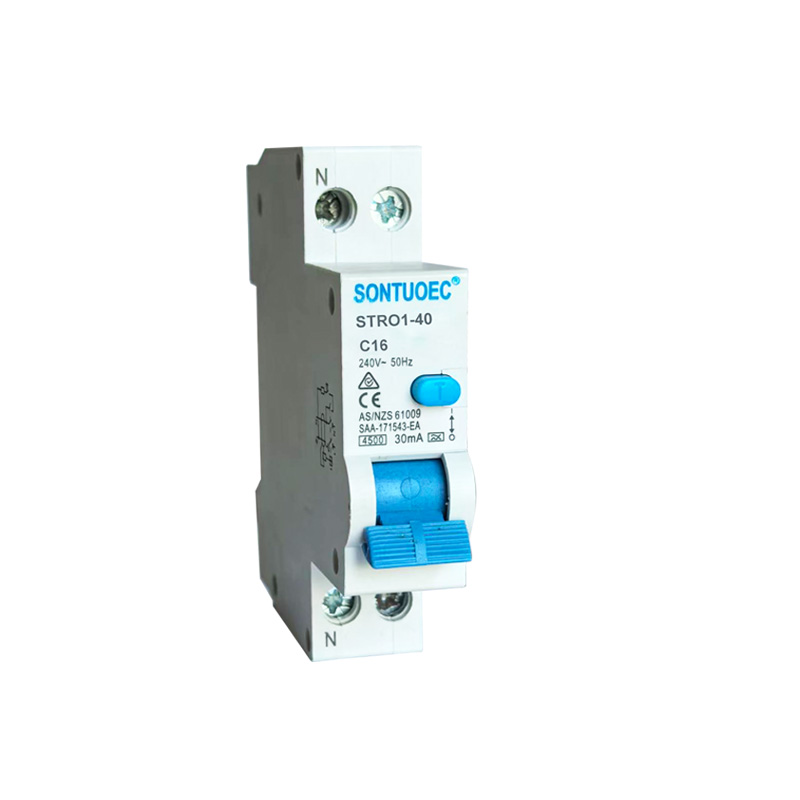

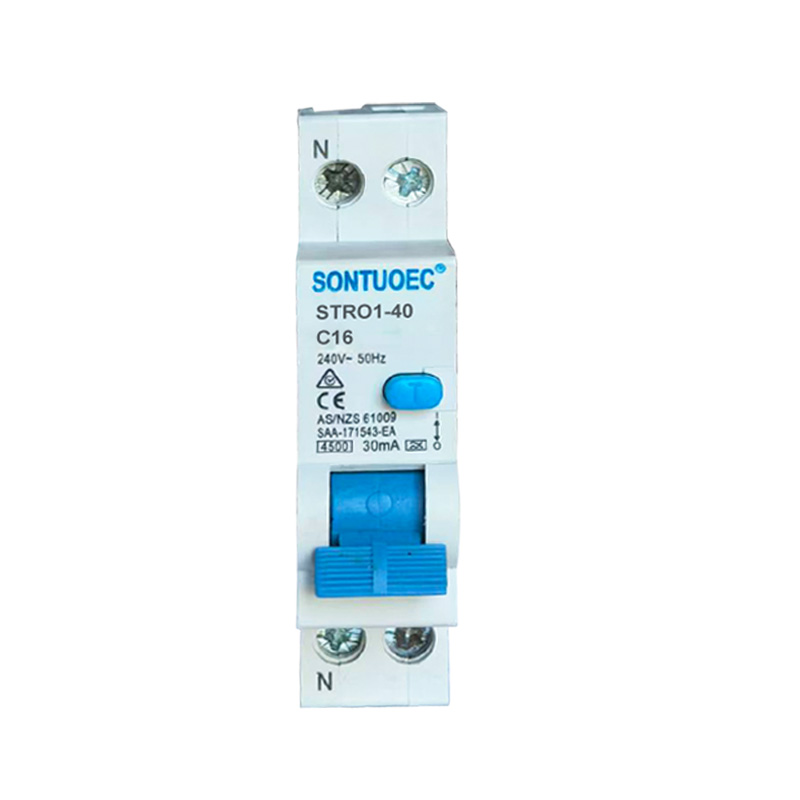

Модели:STRO1-40

Ирсоли дархост

Тавсифи Маҳсулот

Мушаххасоти:

Сандард			IEC/EN 61009-1
Электрикӣ	Навъи (шакли мавҷи хуруҷи замин ҳис карда мешавад)		Навъи электронӣ
Вижагиҳо	Номи ҷорӣ дар	A	A, AC
	полякхо	P	1P+N
	Шиддати номиналӣ	V	AC 230
	Ҷараёни номиналӣ:		6,10,16,20,25,32,40А
	Ҳассосияти номиналӣ I△n	A	0,01,0,03,0,1,0,3,0,5
	Шиддати изолятсия Ui	V	250
	Истеҳсоли баҳомондашуда ва	A	500
	кобилияти шикастан I△м	A	500
	Ҷараёни ноқилҳои кӯтоҳ I△c	A	45.006.000
	Басомади номиналӣ	Hz	50/60
	Дараҷаи ифлосшавӣ		2
Механикӣ	Ҳаёти электрикӣ	t	4000
Вижагиҳо	Ҳаёти механикӣ	t	10000
	Дараҷаи муҳофизат		IP20
	Ҳарорати муҳити зист	ºC	-25~+40
	(бо миёнаи ҳаррӯза ≤35ºC)	ºC	-25~+40
	Ҳарорати нигоҳдорӣ	ºC	-25~+70
Насбкунӣ	Навъи пайвасти терминал		Кабели / автобуси навъи U / шинаи навъи пин
	Андозаи терминали боло/поён барои кабел	мм2	25
	Андозаи терминали боло/поён барои кабел	AWG	18-5
	Андозаи терминали боло/поён барои автобус	мм2	25
	Андозаи терминали боло/поён барои автобус	AWG	18-3
	Монтаж		Дар роҳи DIN EN 60715 (35мм) тавассути дастгоҳи клипи зуд
	Пайвастшавӣ		Аз боло ва поён

Вазифаҳои асосии STRO1-40 RCBO

Муҳофизати изофабори: Вақте ки ҷараён дар занҷир аз арзиши номиналии STRO1-40 RCBO зиёд мешавад, он ба таври худкор схемаро дар муддати муқарраршуда қатъ мекунад, то аз гармшавии схема ва таҷҳизот пешгирӣ карда, аз сӯхтор ва осеб пешгирӣ карда шавад.

Муҳофизати ноқилҳои кӯтоҳ: Вақте ки дар занҷир ноқилҳои кӯтоҳ ба вуқӯъ мепайвандад, STRO1-40 RCBO зуд занҷирро қатъ мекунад, то ҷараёни ноқилҳои кӯтоҳро аз расонидани зарари ҷиддӣ ба занҷир ва таҷҳизот пешгирӣ кунад.

Муҳофизати ихроҷ: STRO1-40 RCBO қодир аст, ки ҷараёни боқимондаро (яъне ҷараёни ихроҷ) дар як занҷир муайян кунад. Вақте ки ҷараёни боқимонда аз ҳадди муқарраршуда зиёд мешавад, СТРО1-40 RCBO занҷирро дар як муддати хеле кӯтоҳ қатъ мекунад, то аз фалокатҳои барқ ва сӯхтор пешгирӣ карда шавад.

Принсипи кори СТРО1-40 RCBO

STRO1-40 RCBO дорои детектори дохилии магнитии гармидиҳӣ (барои ҳифзи изофабори ва рақиҳои кӯтоҳ) ва детектори ҷараёни боқимонда (барои муҳофизати ихроҷ) мебошад. Вақте ки ҷараёни ҷараён ё боқимонда дар занҷир ғайримуқаррарӣ аст, зарбазани мувофиқ механизми аз корпартоии СТРО7-40 RCBO-ро ба кор меандозад ва онро зуд занҷирро қатъ мекунад.

1.Термалии магнитӣ: Он гармӣ ва майдони магнитиро истифода мебарад, ки ҳангоми гузаштани ҷараён аз барандаи барқ барои ангеза додани шикастан. Вақте ки ҷараён аз ҳад зиёд аст, ноқил гарм мешавад ва майдони магнитиро ба вуҷуд меорад, ки биметали дохили зарбаи магнитии термикӣ хам мешавад ё магнит ядрои оҳанро ба худ ҷалб мекунад ва ҳамин тавр механизми кандашавӣ ба кор медарояд.

2.Детектори ҷараёни боқимонда: Он барои муайян кардани ҷараёни боқимонда дар занҷир трансформатори пайдарпайии сифриро истифода мебарад. Вақте ки ҷараёни боқимонда аз ҳадди муқарраршуда зиёд мешавад, детектори ҷараёни боқимонда сигналро ба механизми қатъкунӣ барои буридани схема мефиристад.

Хусусиятҳои STRO1-40 RCBO

Интегратсияи бисёрфунксионалӣ: STRO1-40 RCBO вазифаҳои муҳофизати изофабори, ноқилҳои кӯтоҳ ва ихроҷро муттаҳид мекунад, ки тарҳрезӣ ва насби системаҳои барқро содда мекунад.

Ҳассосияти баланд: RCBO-ҳои STRO1-40 метавонанд ҷараёнҳои ғайримуқаррарӣ ва боқимондаро дар занҷир зуд ошкор ва бурида, муҳофизати боэътимодро таъмин кунанд.

Насб кардан ва нигоҳдорӣ осон: RCBO-ҳои STRO1-40 одатан барои насб ва нигоҳдории осон модул карда мешаванд.

Бехатарии баланд: STRO1-40 RCBOs барои бехатарӣ ва эътимоднокии баланд барои таъмини кори бехатари системаҳои барқӣ ба таври ҷиддӣ озмуда ва сертификатсия шудаанд.

Сенарияҳои татбиқи STRO1-40 RCBO

STRO1-40 RCBOs дар системаҳои барқӣ дар бахшҳои манзилӣ, тиҷоратӣ ва саноатӣ ба таври васеъ истифода мешаванд, махсусан онҳое, ки ҳамзамон сарбории изофӣ, расиши кӯтоҳ ва муҳофизати ихроҷи заминро талаб мекунанд. Онҳо одатан дар қуттиҳои тақсимотӣ, панелҳо ё шкафҳои идоракунӣ насб карда мешаванд, то схемаҳо ва таҷҳизотро аз осеби ҷараён ва шиддати ғайримуқаррарӣ муҳофизат кунанд ва аз зарбаи барқ пешгирӣ кунанд.
