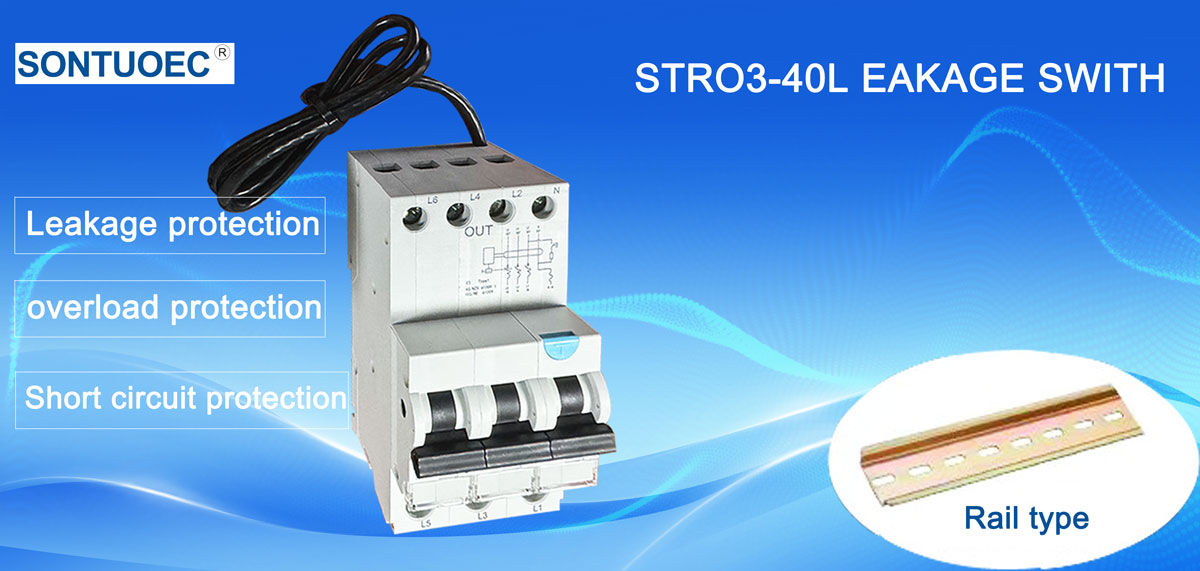

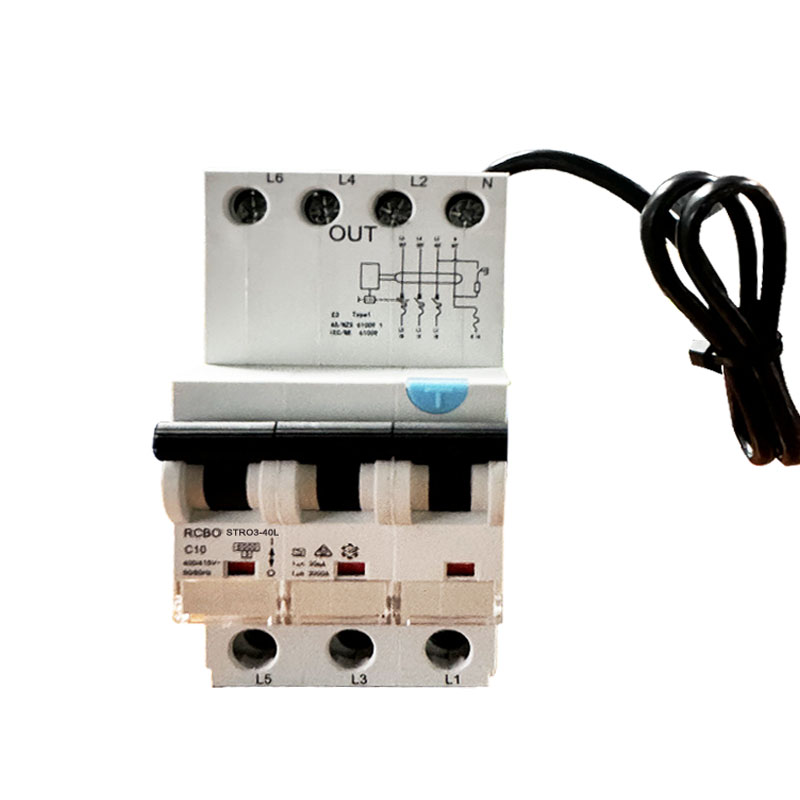

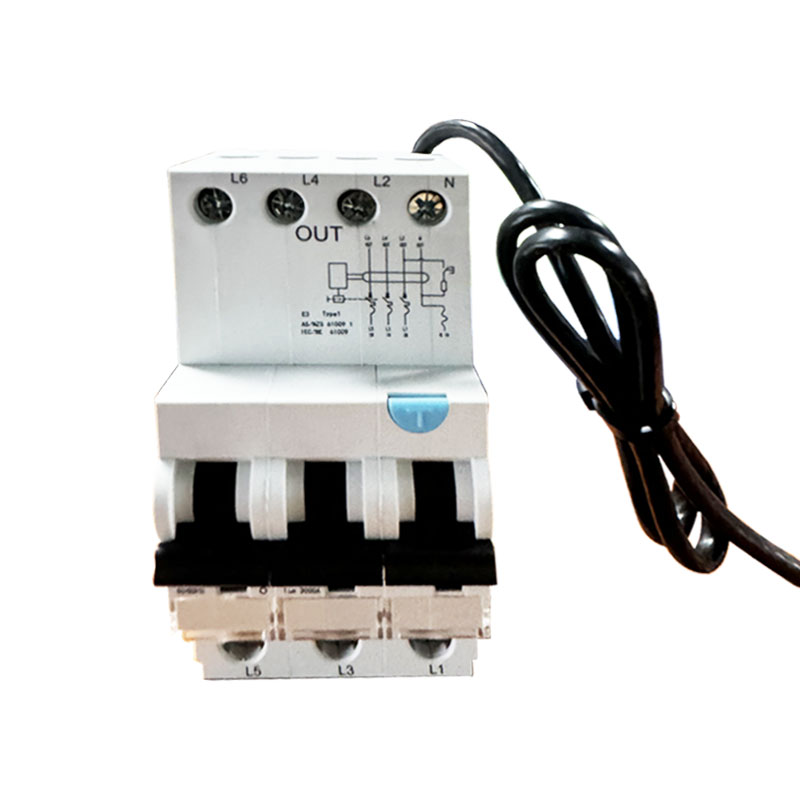

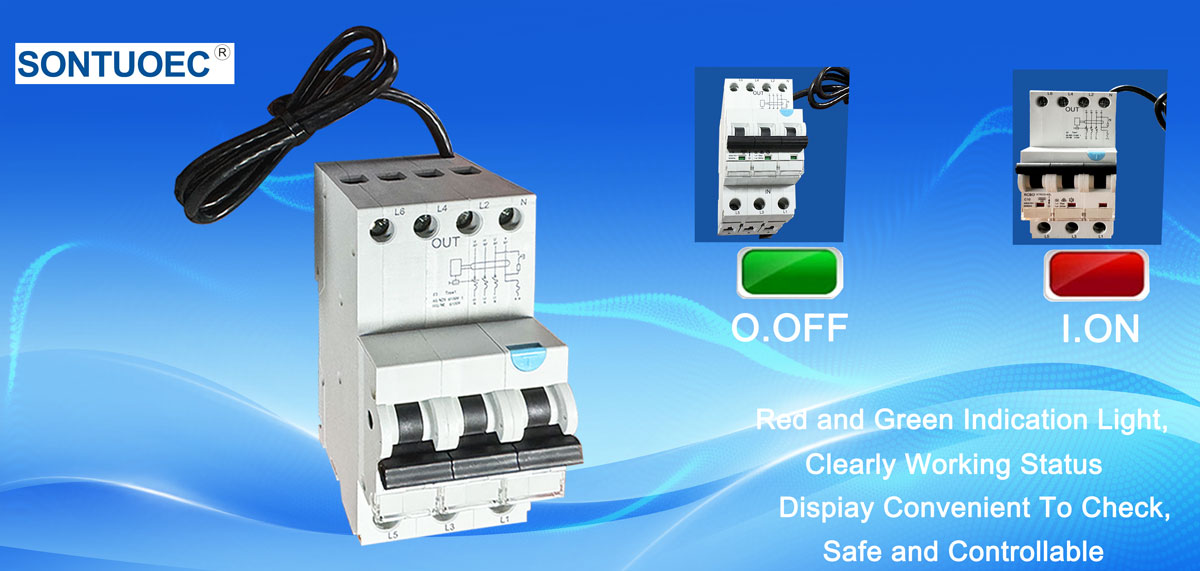

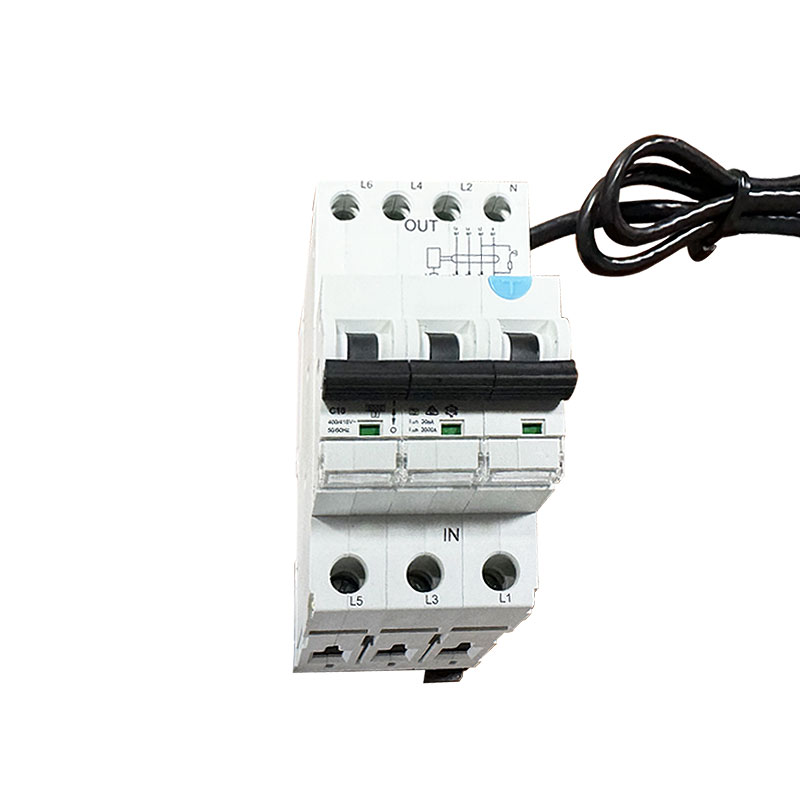

6ka 3p+N шикастани ноқил a (AC) Намуди RCBO бо кабел

SONTUOEC яке аз таъминкунандагон/истеҳсолкунандагони чинӣ мебошад, ки ба истеҳсоли асбобҳои гуногуни барқии хурд тахассус дорад 6ka 3P+N Leakage Reaker a (AC) Type RCBO бо кабел асосан дар AC 50Hz (60Hz), шиддати номиналии 110/220V, 120VA ба тақсимоти шиддати пасти 64A истифода мешавад. система. RCBO STRO3-40L бо функсияи MCB+RCD баробар аст; Он барои муҳофизат аз зарбаи барқ ва муҳофизати тамоси ғайримустақими инсон, муҳофизати таҷҳизоти барқӣ ҳангоми ламс кардани бадани инсон ба нерӯи барқ ё ҷараёни ихроҷи шабакаи барқ аз арзиши пешбинишуда ва муҳофизат аз сарборӣ ва расиши кӯтоҳ истифода мешавад.

Модели:STRO3-40L

Ирсоли дархост

Тавсифи Маҳсулот

Маълумоти техникӣ:

Сандард

IEC/EN61009-1

Хусусиятҳои электрикӣ

Навъи (мавҷ шакли ихроҷи замин ҳис карда мешавад)

Электромагнитӣ навъи

Номи ҷорӣ дар

A, AC

полякхо

(1P+N)

Шиддати номиналӣ

110/220,120В

Ҷараёни номиналӣ:

6,10,16,20,25,32,40А

Ҳассосияти номиналӣ I△n

0,01,0,03,0,1

Шиддати изолятсия Ui

500

Истеҳсоли баҳомондашуда ва

500

кобилияти шикастан I△м

Ҷараёни ноқилҳои кӯтоҳ I△c

6000

Суғуртаи SCPD

6000, 10000А

Bitmap Bitmap Bitmap Bitmap

Басомади номиналӣ

50/60

Дараҷаи ифлосшавӣ

Хусусиятҳои механикӣ

Электрикӣ хаёт

4000

Ҳаёти механикӣ

4000

Дараҷаи муҳофизат

IP20

Ҳарорати муҳити зист

ºC

-5~+40(Барномаи махсус лутфан муроҷиат кунед ислоҳи ҷуброни ҳарорат)

(бо миёнаи ҳаррӯза ≤35ºC)

Ҳарорати нигоҳдорӣ

ºC

-25~+70

Насбкунӣ

Терминал намуди пайвастшавӣ

Кабел/навъи U шин / шинаи пиндор

Андозаи терминали боло/поён барои кабел

мм²

AWG

18-5

Андозаи терминали боло/поён барои шинам

мм²

AWG

18-5

Моменти пурзӯр

N^*m

Ин-фунт

Монтаж

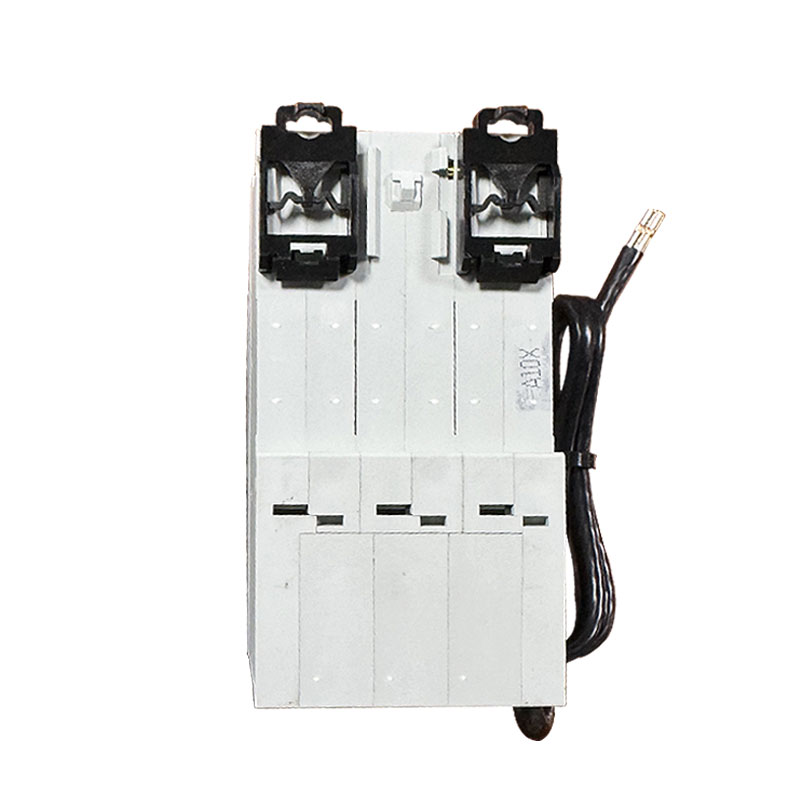

Дар бораи Роҳи DIN EN 60715 (35мм) тавассути дастгоҳи клипи зуд

Пайвастшавӣ

Аз боло ва поён

Хусусиятҳо ва вазифаҳои асосӣ

Муҳофизати ҷараёни боқимонда: Вақте ки ҷараёни боқимонда (яъне, ҷараёни ихроҷ) дар занҷир ба арзиши қаблан муқарраршуда мерасад, RCBO метавонад зуд амал кунад, то занҷирро қатъ кунад ва ба ин васила садамаҳои барқ ва сӯхторҳои барқиро пешгирӣ кунад.

Муҳофизати изофабор: Вақте ки ҷараён дар занҷир аз ҷараёни номиналии RCBO зиёд мешавад, он метавонад дар муддати муайяни вақт занҷирро қатъ кунад ва ба ин васила аз зарари схема ё садамаҳои сӯхтор дар натиҷаи сарбории изофӣ пешгирӣ кунад.

Муҳофизати ноқилҳои кӯтоҳ: Вақте ки дар занҷир ноқилҳои кӯтоҳ рух медиҳанд, RCBO метавонад зуд амал кунад, то ҷараёни ноқилҳои кӯтоҳро қатъ кунад ва бехатарии схема ва таҷҳизотро муҳофизат кунад.

Хусусиятҳои озодкунии навъи B: Тавре ки дар боло зикр гардид, RCBO-ҳои навъи B махсусан барои борҳое мувофиқанд, ки ба изофабори фаврӣ ҳассос нестанд, аммо ба изофабори дарозмуддат ҳассосанд.

Сенарияҳои татбиқ

6ka 3p+N Breakage Breaker a (AC) Type RCBO with кабел дар ҷойҳое васеъ истифода мешаванд, ки вазифаҳои гуногуни муҳофизати ноҳиявӣ талаб карда мешаванд, бахусус он схемаҳое, ки сарбориро бо талаботи махсус барои хусусиятҳои изофабор истифода мебаранд. Мисол:

Биноҳои истиқоматӣ ва тиҷоратӣ: барои муҳофизат кардани схемаҳои равшанӣ, схемаҳои розетка ва ғайра барои таъмини бехатарии шахсӣ ва бехатарии таҷҳизот истифода мешаванд.

Ҷойҳои саноатӣ: барои ҳифзи таҷҳизоти гуногуни саноатӣ, аз қабили гармкунакҳои муқовимат, лампаҳои лампаҳо ва ғайра, барои пешгирии вайроншавии таҷҳизот ё садамаҳои сӯхтор, ки дар натиҷаи сарбории изофӣ ё ихроҷ ба вуҷуд омадаанд.

Кишоварзӣ ва боғдорӣ: барои ҳифзи таҷҳизоти кишоварзӣ, аз қабили гармхонаҳо, системаҳои обёрӣ ва ғайра, барои таъмини кори муътадили таҷҳизот ва бехатарии кормандон истифода мешавад.

Чорабиниҳои эҳтиётӣ ва нигоҳдорӣ

Интихоби дурусти ҷараёни номиналӣ: Ҳангоми интихоби 6ka 3p+N шикастани ихроҷ a (AC) Намуди RCBO бо кабел, арзиши мувофиқи номиналии ҷорӣ бояд дар асоси ҷараёни номиналӣ ва хусусиятҳои сарборӣ интихоб карда шавад.

Санҷиши даврӣ ва нигоҳдорӣ: RCBO-ро давра ба давра тафтиш кунед ва нигоҳ доред, то боварӣ ҳосил кунед, ки он боэътимод кор мекунад, ба таври бехатар пайваст шудааст ва аз осеб ё зангзанӣ холӣ аст.

Аз амалиёти бардурӯғ канорагирӣ кунед: Ҳангоми насб кардан ва истифода бурдан, эҳтиёт бояд кард, ки RCBO-ро дар муҳити осебпазир насб накунад, то аз кори бардурӯғи он пешгирӣ карда шавад.

Муносибати саривақтии камбудиҳо: Вақте ки RCBO ноком мешавад ё кор мекунад, бояд сабабро муайян кард ва бояд сари вақт бартараф кардани мушкилот барои таъмини кори бехатари схема анҷом дода шавад.
