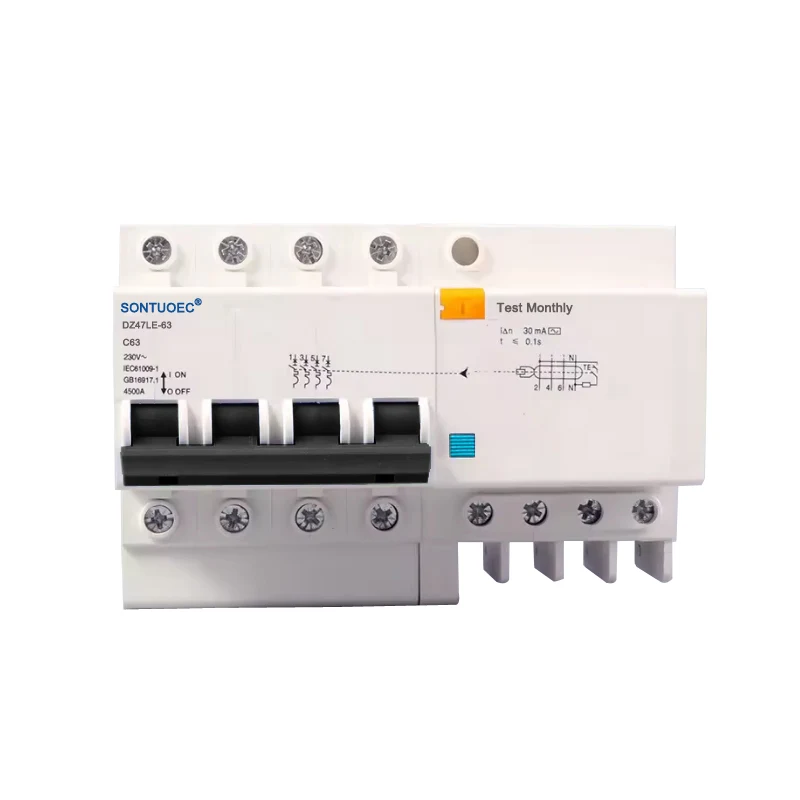

Навъи 4P RCBO AC

Навъи 4P RCBO AC як шикастани 4 қутбӣ мебошад, ки муҳофизати ҷараёни боқимонда ва функсияҳои муҳофизати аз ҳад зиёдро, ки махсусан барои схемаҳои ҷараёнҳои алтернативӣ (AC) тарҳрезӣ шудааст, муттаҳид мекунад. Он метавонад ба таври худкор таъминоти барқро ҳангоми ошкор шудани ҷараёни боқимонда (яъне ҷараёни ихроҷ) дар занҷир барои пешгирии сӯхторҳои барқӣ ва садамаҳои зарбаи барқии шахсӣ қатъ кунад. Дар баробари ин, он инчунин дорои функсияи муҳофизати аз ҳад зиёд аст, ки метавонад ба таври худкор таъминоти барқро ҳангоми сарбории изофӣ ё расиши кӯтоҳ дар занҷир барои ҳифзи бехатарии схема ва таҷҳизот қатъ кунад.

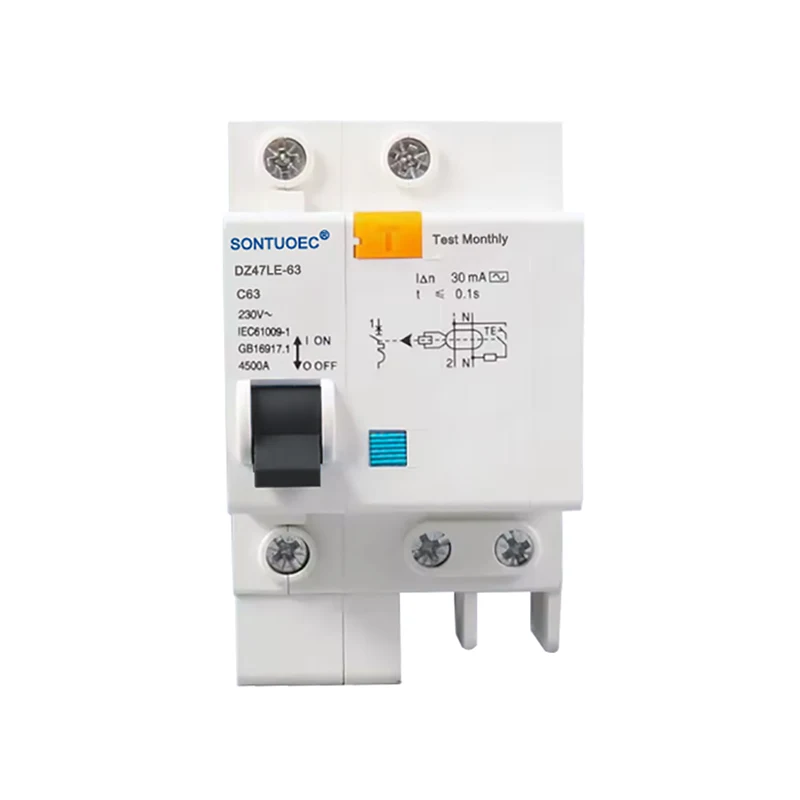

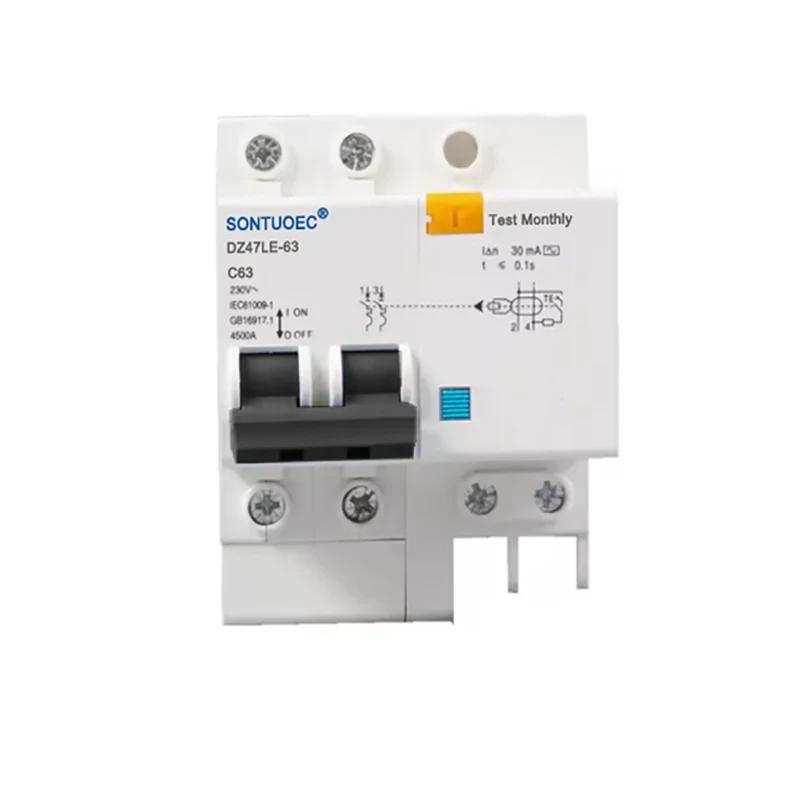

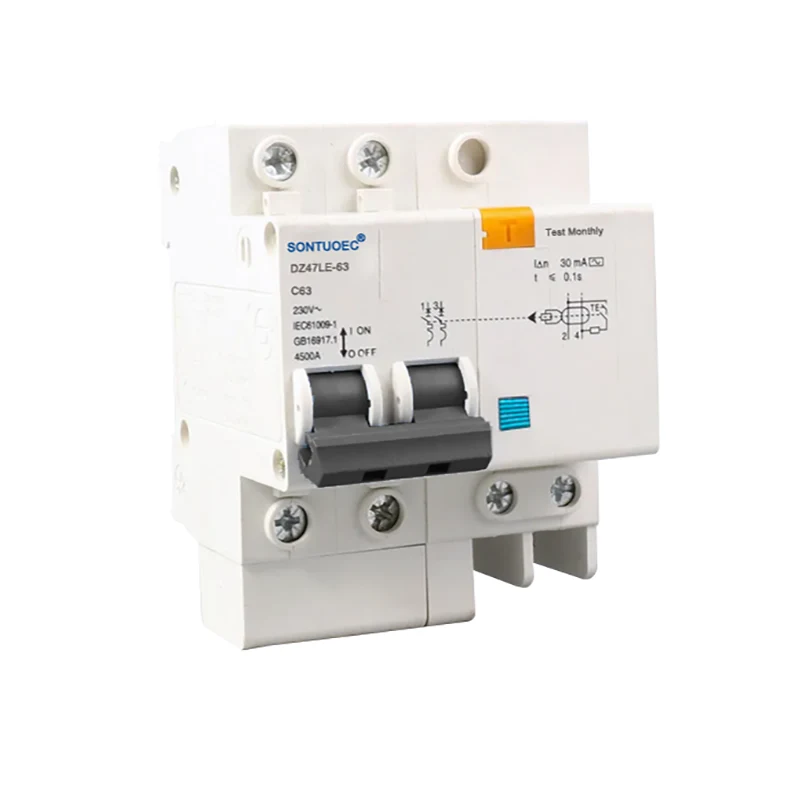

Модели:DZ47LE-63

Ирсоли дархост

Тавсифи Маҳсулот

ном	Қатъкунандаи боқимонда бо муҳофизати аз ҳад зиёд
Вижагиҳо	аз изофабор / ноқилҳои кӯтоҳ / муҳофизат аз ихроҷ
Рақами қутб	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Иқтидори шикастан	3кА, 4.5КА, 6КА
Ҷорӣ (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Ҷараёни номиналии боқимондаи корӣ:	10мА,30мА,100мА,300мА,500мА
Шиддати номиналӣ (V)	240/415в
насб	навъи роҳи оҳан
стандарт	IEC61009-1, GB16917-1
сертификатсия	CE

Принсипи амалиёт

Принсипи кори навъи 4P RCBO AC ба ҷамъи вектори ҷараёнҳо ва принсипҳои электромагнитӣ асос ёфтааст. Вақте ки ҷараёнҳои занҷир дар симҳои оташгиранда (L) ва сифрӣ (N) аз ҷиҳати андоза баробар нестанд, ҷамъи вектории ҷараёнҳои тарафи ибтидоии занҷири трансформатор ба сифр баробар нест, ки дар ғалтаки канори дуюмдараҷа шиддати индуксионӣ ба вуҷуд меояд. Ин шиддати индуксионӣ ба релеи электромагнитӣ илова карда мешавад, ки ҷараёни барангезандаро тавлид мекунад, ки қувваи баръакси демагнетизатсияро ба вуҷуд меорад. Вақте ки ҷараёни хато ба арзиши ҷараёни кории RCBO мерасад, ин қувваи баръакси демагнитизатсия боиси он мегардад, ки арматураи даруни релеи электромагнитӣ аз юғ ҷудо шуда, механизми корро тела медиҳад, ки занҷири ҷараёнро вайрон кунад.

Силсилаи DZ47LE-63 шикастани электронии муҳофизати ихроҷи замин барои схемаи якфазавии истиқоматии AC 50Hz / 60Hz, шиддати номиналӣ 230V ва ҷараёни номиналӣ 6A ~ 63A мувофиқ аст; 400V барои занҷири се марҳилаи AC 50Hz/60Hz. Он метавонад бори изофа ва ноқилҳои кӯтоҳро муҳофизат кунад. Ин маҳсулот дорои бартариҳои ҳаҷми хурд, иқтидори баланди шикастан, сими барқӣ ва хати сифрӣ дар як вақт бурида мешавад, инчунин одамро аз зарбаи хуруҷи барқ дар ҳолати сими сӯхтор ва хати сифрӣ, ки баръакс пайваст шудааст, муҳофизат мекунад.

Он ба стандарти IEC61009-1,GB16917.1 мувофиқ аст.

Хусусият:

1) .Муҳофизат аз зарбаи барқ, шикастани замин, ҷараёни ихроҷро таъмин мекунад;

2) Муҳофизат аз изофабори, расиши кӯтоҳ ва шиддати аз ҳад зиёдро таъмин мекунад;

3). Ҳаҷми хурд, қобилияти шикастани баланд; сими даргиранда ва хати сифр дар як вакт бурида мешавад;

4). Андоза ва вазни хурд, насби осон ва ноқилҳо, иҷрои баланд ва устувор

5). Бар зидди хатогиҳои нодуруст, ки аз шиддати фаврӣ ва ҷараёни фаврӣ ба вуҷуд омадааст, таъмин кунед.

Хусусиятҳо ва Манфиатҳо

Муҳофизати бисёрфунксионалӣ: Намуди 4P RCBO AC муҳофизати ҷараёни боқимонда ва муҳофизати аз ҳад зиёдро барои таъмини муҳофизати ҳамаҷонибаи схемаҳо ва таҷҳизот муттаҳид мекунад.

Ҳассосияти баланд: Муҳофизати хеле ҳассос аз истифодаи ногаҳонӣ ё болоравии сусти ҷараёни боқимондаи синусоидаи AC ҷудошавиро таъмин мекунад.

Доираи васеи татбиқ: Барои схемаҳои AC дар системаҳои тақсимоти барқи дохилӣ, саноатӣ ва тиҷоратӣ, махсусан барои ноқилҳои як оташ-як-сифр мувофиқ аст.

Насб кардан ва нигоҳдорӣ осон: тарҳи оқилонаи сохторӣ, насб кардан осон ва дар айни замон барои нигоҳдорӣ ва таъмир осон.

Сенарияҳои татбиқ

Навъи 4P RCBO AC барои муҳофизати схемаи AC дар хонаҳо, офисҳо, биноҳои тиҷоратӣ ва иншооти саноатӣ васеъ истифода мешавад. Он махсусан барои барномаҳое мувофиқ аст, ки муҳофизати ҳам симҳои сӯхтор ва ҳам сифр, аз қабили схемаҳои равшанӣ, схемаҳои розетка ва ҳифзи таҷҳизот ба монанди моторҳо талаб мекунанд.

4P RCBO AC Type
